摘要

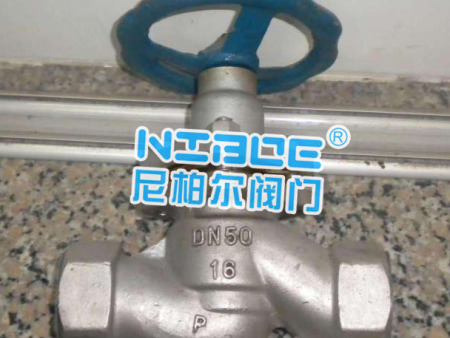

U11SM内螺纹柱塞阀 U11SM内螺纹柱塞阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
产品介绍
产品名称： 内螺纹柱塞阀 产品型号： U11SM 公称通径： DN15～DN50 结构形式： 柱塞式 工作压力： 1.6MPa～4.0MPa 连接方式： 内螺纹 适用温度： -29ºC～+425ºC 驱动方式： 手动 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油品、蒸汽等 生产厂家： 四川尼柏尔阀门有限公司 产品说明
U11SM内螺纹柱塞阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。内螺纹柱塞阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。由于密封环采用回弹性强，耐磨性高的新型密封材料，所以密封可靠，经久耐用。从而提高了内螺纹柱塞阀的使用寿命。
性能规范
阀体材料 适用温度 适用介质 压力范围 铸钢 ≤425℃ 水、蒸汽、油品 PN1.6-6.4MPa 铸铁 ≤180℃ 水、蒸汽、油品 PN1.6 不锈钢 ≤550℃ 硝酸、醋酸 通径范围 含钼不锈钢 ≤550℃ 氮、氢、尿素等 DNl5-50mm 试验压力
实验项目 实验介质 实验压力 压强实验 水 1.5PN 高压密封实验 水 1.1 PN 低压气密封实验 气 0 5-0.7MPa 主要外形尺寸
公称通径
DN(mm)U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸 阀体长度
L接头长度
L1接头长度
S手轮直径
Do管螺纹 G
(寸)关闭高度
H≈开启高度
H1≈重量
(kg)15 90 14 32 80 1/2 133 157 2.1 20 100 16 36 100 3/4 141 169 2.8 25 120 18 46 120 1 165 199 3.8 32 140 20 55 140 11/4 179 225 5.8 40 170 22 65 160 11/2 198 246 8.3 50 200 24 80 200 2 226 282 13.2
