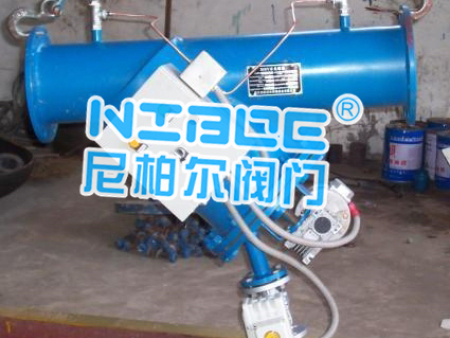

SYSG手摇刷式过滤器

SYSG手摇刷式过滤器
SYSG手摇刷式过滤器结构为骨质猪鬓毛刷及不锈钢部件组成。该部件穿过过滤器盖，刷式装置安装在不锈钢网内部，过滤器盖外装一简单的手柄用于从滤网上刷除微颗粒在通过排污口排出，刷洗过程中水流不中断。不必停机和拆卸过滤器清洗过滤网，外壳为碳钢筒体。

• 产品名称：	手摇刷式过滤器	产品型号：	SYSG
  公称通径：	DN50～DN500	结构形式：	手摇刷式
  工作压力：	1.6MPa～4.0MPa	连接方式：	法兰
  适用温度：	-20ºC～+450ºC	功能作用：	过滤管道中的杂质
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	污水、油品、液体、气体等	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  SYSG手摇刷式过滤器结构为骨质猪鬓毛刷及不锈钢部件组成。该部件穿过过滤器盖，刷式装置安装在不锈钢网内部，过滤器盖外装一简单的手柄用于从滤网上刷除微颗粒在通过排污口排出，刷洗过程中水流不中断。不必停机和拆卸过滤器清洗过滤网，外壳为碳钢筒体。

  结构特点

  1、手摇刷式过滤器结构合理，能有效过滤并迅速排出污物。
  2、操作简单：只需人工转动手柄开启排污阀即可，排污时间仅数秒，工作量小，劳动强度低。
  3、质量可靠：转动轴采用机械密封，手柄转动灵活，并且克服传统填料式密封易渗漏的缺点。

  技术特性

  孔目数目(英寸)	丝径(mm)	可拦截的粒径(μm)	有效面积(%)	孔目数目(英寸)	丝径(mm)	可拦截的粒径(μm)	有效面积(%)
  10	0.508	2032	64	30	0.234	614	53
  12	0.457	1660	61	32	0.234	560	50
  14	0.376	1438	63	36	0.234	472	46
  16	0.315	1279	65	38	0.213	455	46
  18	0.315	1096	61	40	0.193	442	49
  20	0.315	955	57	50	0.152	356	50
  22	0.273	882	59	60	0.122	301	51
  24	0.273	785	56	80	0.102	216	47
  26	0.234	743	59	100	0.081	173	46
  28	0.234	673	56	120	0.081	131	38

  筛网目数与粒径（μm）

  目数	微米	目数	微米	目数	微米	目数	微米
  2.5	7925	12	1397	60	245	325	47
  3	5880	14	1165	65	220	425	33
  4	4599	16	991	80	198	500	25
  5	3962	20	833	100	165	625	20
  6	3327	24	701	110	150	800	15
  7	2794	27	589	180	83	1250	10
  8	2362	32	495	200	74	2500	5
  9	1981	35	417	250	61	3250	2
  10	1651	40	350	270	53	12500	1

  主要外形尺寸

  进出口尺寸		L1	L2	L	D	d	H	大流量	重量
  mm	mm	mm	mm	mm	mm	mm	mm	t/h	Kg
  50	2	500	710	330	159	60	550	19	50
  80	3	550	710	330	159	89	550	50	52
  100	4	670	810	430	219	108	670	80	76
  125	5	690	820	430	219	133	680	125	80
  150	6	800	950	480	273	159	720	180	114
  200	8	900	1050	566	325	219	850	320	154
  250	10	1200	1350	744	426	273	1050	490	260
  300	12	1300	1450	900	530	325	1250	760	470

  安装说明

  1、手摇刷式过滤器安装简单，只需要按照设备桶体上箭头指示方向连接在管路上。
  2、设计时应尽量考虑排污口在下部，便于杂物的顺利排放。
  3、排污管就近接人排水沟，且应保持排污顺畅。
  4、为了便于观察过滤状况，应在进出口安装压力表。
  5、排污时，应适当开启排污阀，再转动手柄，清理污物。
  6、排污时，应根据排污情况，转动手柄，对过滤网进行清理。
