GRS水平吊盖人孔

GRS水平吊盖人孔

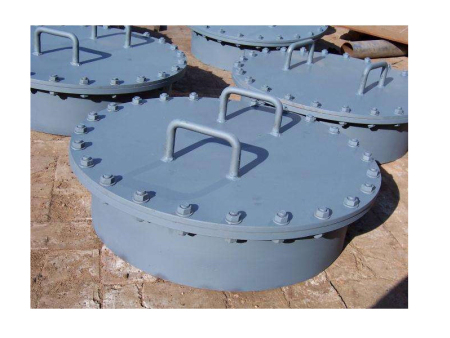

GRS水平吊盖人孔是普通的人孔，是不带压力的人孔，一般安装在罐顶，是制作工人或者修护工人在建罐、清罐、倒罐时的出入口，可以根据客户的要求定制不锈钢或碳钢材质的人孔。

• 产品名称：	水平吊盖人孔	产品型号：	GRS
  公称通径：	DN450～DN600	功能作用：	储罐出入口装置
  公称压力：	0.6MPa	连接方式：	法兰
  适用温度：	-28ºC～+60ºC	安装位置：	储罐
  阀体材质：	碳钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	汽油、柴油、煤油、原油等	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  GRS水平吊盖人孔是普通的人孔，是不带压力的人孔，一般安装在罐顶，是制作工人或者修护工人在建罐、清罐、倒罐时的出入口，可以根据客户的要求定制不锈钢或碳钢材质的人孔。

  标准选型

  1	碳素钢、低合金钢人孔和手孔类型与技术条件	HG 21514-95
  2	常压人孔	HG 21515-95
  3	回转盖板式平焊法兰人孔	HG 21516-95
  4	回转盖带颈平焊法兰人孔	HG 21517-95
  5	回转盖带颈对焊法兰人孔	HG 21518-95
  6	垂直吊盖板式平焊法兰人孔	HG 21519-95
  7	垂直吊盖带颈平焊法兰人孔	HG 21520-95
  8	垂直吊盖带颈对焊法兰人孔	HG 21521-95
  9	水平吊盖板式平焊法兰人孔	HG 21522-95
  10	水平吊盖带颈平焊法兰人孔	HG 21523-95
  11	水平吊盖带颈对焊法兰人孔	HG 21524-95
  12	常压旋柄快开人孔	HG 21525-95
  13	椭圆形回转盖快开人孔	HG 21526-95
  14	回转拱盖快开人孔	HG 21527-95
  15	常压手孔	HG 21528-95
  16	板式平焊法兰手孔	HG 21529-95
  17	带颈平焊法兰手孔	HG 21530-95
  18	带颈对焊法兰手孔	HG 21531-95
  19	回转盖带颈对焊法兰手孔	HG 21532-95
  20	常压快开手孔	HG 21533-95
  21	旋柄快开手孔	HG 21534-95
  22	回转盖快开手孔	HG 21535-95

  机械部及化工部选型

  中石化标准	GRS型DN500 PN0.25 (96KG)	GRS型DN600 PN0.25 (126KG)	标准L-1/22 DN600 PN0.25 (156KG)
  机械部标准	JB580-79回转盖人孔 DN500 PN0.6(PN1.0)	JB580-79回转盖人孔 DN600 PN0.6(PN1.0)	JB580-79回转盖人孔 DN600 PN0.6(PN1.0)
  	JB582-79垂直吊盖人孔 DN500 PN0.6 (PN1.0)	JB582-79垂直吊盖人孔 DN600 PN0.6 (PN1.0)	JB582-79垂直吊盖人孔 DN600 PN0.6 (PN1.0)
  	JB583-79水平盖吊人孔 DN500 PN0.6 (PN1.0)	JB583-79水平盖吊人孔 DN600 PN0.6 (PN1.0)	JB583-79水平盖吊人孔 DN600 PN0.6 (PN1.0)

  重量及尺寸

  标准号	DN	MPa	筒节	重量（KG）
  HG/T21519-2005	500	0.6	φ530×6	CS125
  			φ530×5	SS122
  	600	0.6	φ630×6	CS182
  HG/T21520-2005	500	1.0	φ530×8	CS161
  			φ530×6	SS155
  	600	1.0	φ630×8	CS232
  			φ630×6	SS225
  HG/T21522-2005	500	1.0	φ530×6	CS126
  			φ530×5	SS123
  	600	1.0	φ630×6	CS184
  			φ630×6	SS185

  安装说明

  GRS水平吊盖人孔是安装于各种罐顶端，作为工作人员安装、维修、清洗、维护时的进出通道和通风口，一般不锈钢人孔使用304和316两种材质的钢板作为原料来制作，也可以根据客户的要求制作。人孔应有一个设在进出油管右侧附近，并尽量使人孔正对罐室密闭门，以便人员进出、维修油罐和通风接管用。由于人孔安装在油罐的下层体圈上，防渗漏就显得特别重要。要求两法兰结合面保证其平直度，无飘扭现象。加强板和法兰应尽量在整块钢板上切割而不拼接。法兰和盖板上加工有密封圈，在施工中要特别注意保护。密封用3mm厚石棉橡胶垫片，不允许有折裂。安装人孔盖板上紧螺栓时，要成对角均与用力，以防孔盖变形。
