摘要
G41F46衬四氟隔膜阀 G41F46衬四氟隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
产品介绍

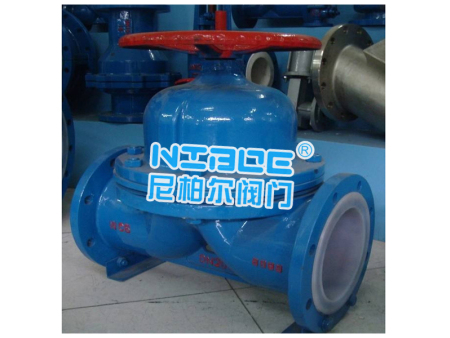

产品名称： 衬四氟隔膜阀 产品型号： G41F46 公称通径： DN15～DN300 结构形式： 直通 公称压力： 0.6MPa～1.0MPa～1.6MPa 连接方式： 法兰 适用温度： -29ºC～+180ºC 驱动方式： 手动 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油品、蒸汽、液体 生产厂家： 四川尼柏尔阀门有限公司 产品说明
G41F46衬四氟隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
结构特点
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬氟材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。基本型号
手动 G41F3 直流式 G45F3 G41F46 G45F46 气动 G641F3 电动 G941F3 G641F46 G941F46 零部件材料
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低不锈钢耐酸铸钢 Z C P R P R 1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M 2 阀瓣/阀杆 35 1cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00cr18Ni10 00Cr17Ni14Mo2 3 衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4) 4 隔膜 FEP(F46)/CR(氯丁橡胶)、PFA（可溶性F4）/FPDM（乙丙橡胶） 5 支架 WCB CF8 CF8 6 阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3 7 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti 8 螺母 45 0Cr18Ni9 0Cr18Ni9 9 手轮 WCB WCB WCB 主要外形尺寸
公称通径 标准值 参考值 DN(mm) NPS(inch) L D D1 D2 f b Z-фd Do H H1 WT(kg) PN0.6MPa / PN1.0MPa 15 1/2 125 95 65 45 2 14 4-ф14 100 105 110 3.5 20 3/4 135 105 75 55 2 16 4-ф14 100 115 125 4 25 1 145 115 85 65 2 16 4-ф14 120 120 135 5.5 32 11/4 160 135 100 78 2 18 4-ф18 120 125 150 8 40 11/2 180 145 110 85 3 18 4-ф18 140 135 175 11 50 2 210 160 125 100 3 20 4-ф18 140 155 195 14 65 21/2 250 180 145 120 3 20 4-ф18 200 170 200 23 80 3 300 195 160 135 3 22 4-ф18 200 200 255 29 100 4 350 215 180 155 3 22 8-ф18 280 270 325 46 125 5 400 245 210 185 3 24 8-ф18 320 335 405 70 150 6 460 280 240 210 3 24 8-ф23 320 370 450 95 200 8 570 335 295 265 3 26 8-ф23 400 480 600 170 250 10 680 390 350 320 3 28 12-ф23 500 545 620 270 300 12 790 435 395 362 4 24 12-ф23 500 585 680 320 PN1.6MPa 15 1/2 130 95 65 45 2 14 4-ф14 120 110 115 4 20 3/4 150 105 75 55 2 16 4-ф14 120 120 130 5 25 1 160 115 85 65 2 16 4-ф14 140 125 140 6 32 11/4 180 135 100 78 2 18 4-ф18 140 130 155 9 40 11/2 200 145 110 85 3 18 4-ф18 160 140 180 12 50 2 230 160 125 100 3 20 4-ф18 160 160 200 15 65 21/2 290 180 145 120 3 20 4-ф18 200 175 205 24 80 3 310 195 160 135 3 22 8-ф18 200 205 260 30 100 4 350 215 180 155 3 24 8-ф18 280 275 330 48 125 5 400 245 210 185 3 26 8-ф18 320 340 410 75 150 6 480 280 240 210 3 28 8-ф23 320 375 460 105 200 8 600 335 295 265 3 30 12-ф23 400 485 605 182 250 10 730 405 355 320 3 32 12-ф25 500 550 625 295 300 12 850 460 410 375 4 34 12-ф25 500 590 685 345
