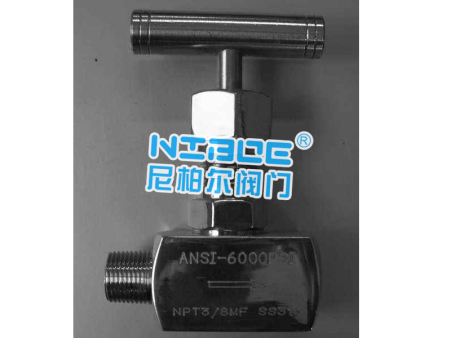

ANSI-6000PSI~10000PSI美标内外螺纹针型阀

留言咨询 更多信息
分享:
关键词: ANSI-6000PSI~10000PSI美标内外螺纹针型阀

摘要

ANSI-6000PSI~10000PSI美标内外螺纹针型阀
ANSI-6000PSI~10000PSI美标内外螺纹针型阀是由内外螺纹连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,美标内外螺纹针型阀具有好的密封性能和耐受压力的能力,一般用于较小流量,较高压力的气体或者液体介质的密封,合适与与压力表配合。

产品介绍

产品名称:美标内螺纹针型阀产品型号:ANSI-6000PSI~10000PSI
公称通径:DN6~DN15结构形式:锥面密封
公称压力:6000PSI~10000PSI连接方式:内外螺纹
适用温度:-40ºC~+540ºC驱动方式:手动(一字形手柄)
阀体材质:铸钢、不锈钢制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、油、蒸汽、空气等气体生产厂家:四川尼柏尔阀门有限公司

产品说明

ANSI-6000PSI~10000PSI美标内外螺纹针型阀是由内外螺纹连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,美标内外螺纹针型阀具有好的密封性能和耐受压力的能力,一般用于较小流量,较高压力的气体或者液体介质的密封,合适与与压力表配合。

产品特点

1. 制造标准: ASME B16.34-2004
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥螺纹密封
4. 阀门检验和试验: API 598-1996
5. 公称压力:≤10000Psi
6. 适用温度:-29℃~+538℃
7. 适用介质:水,气,油及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

主要零件材料

序号
NO.
零件名称
Part name
材质
Material
1阀体 Body20# A105 SS304 SS304L SS316 SS316L
2阀盖垫片 Bonnet Gasket紫铜(Red copper) PTFE
3阀盖Bonnet20# A105 SS304 SS304L SS316 SS316L
4填料垫 Packing SeatPTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
5填料 PackingPTFE 柔性石墨(Expanded Graphite)
6填料压盖 Packing Gland20# A105 SS304 SS304L SS316 SS316L
7阀杆 Stem20# A105 SS304 SS304L SS316 SS316L
8手柄 Handle20# A105 SS304 SS304L SS316 SS316L
9内六角螺钉 Hexagon Screw20# A105 SS304 SS304L SS316 SS316L

主要外形尺寸

货号
ITEM NO.
公称通径 DN
Nominal bore
TdHLL1N
ANSI-6000PSI~10000PSIDN6NPT1/475587560
ANSI-6000PSI~10000PSINPT1/280626660
ANSI-6000PSI~10000PSINPT3/48057-60
ANSI-6000PSI~10000PSIDN10NPT3/875587860
ANSI-6000PSI~10000PSIDN15NPT1/277688660
