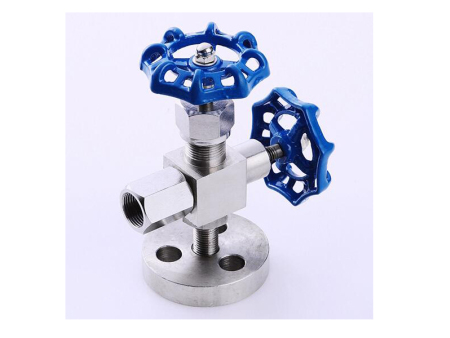

J49H、J49W压力表针型阀

留言咨询 更多信息
分享:
关键词: J49H、J49W压力表针型阀

摘要

J49H、J49W压力表针型阀
J49H、J49W压力表针型阀是由法兰连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,压力表针型阀具有好的密封性能和耐受压力的能力,一般用于较小流量较高压力的气体或者液体介质的密封,合适与与压力表配合。

产品介绍

产品名称:压力表针型阀产品型号:JJM8
公称通径:DN6结构形式:锥面或球面密封
公称压力:16.0MPa~32.0MPa连接方式:内螺纹
适用温度:-40ºC~+540ºC驱动方式:手动(一字形手柄或菊花形手轮)
阀体材质:铸钢、不锈钢制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、油、蒸汽、空气等气体生产厂家:四川尼柏尔阀门有限公司

产品说明

J49H、J49W压力表针型阀是由法兰连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,压力表针型阀具有好的密封性能和耐受压力的能力,一般用于较小流量,较高压力的气体或者液体介质的密封,合适与与压力表配合。

产品特点

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  法兰连接
3. 结构特征: 锥面密封,活动阀瓣
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃~+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

主要零件材料

序号
NO.
零件名称
Part name
材质
Material
1法兰 Flang20# A105 SS304 SS304L SS316 SS316L
2管接头Pipe connection20# A105 SS304 SS304L SS316 SS316L
3垫片Gasket紫铜(Red copper) PTFE RTFE
4螺纹套Wrap20# A105 SS304 SS304L SS316 SS316L
5阀体 Body20# A105 SS304 SS304L SS316 SS316L
6填料垫 Packing SeatPTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
7填料 PackingPTFE 柔性石墨(Expanded Graphite)
8填料压盖 Packing Gland20# A105 SS304 SS304L SS316 SS316L
9锁紧螺母 Lock Nut20# A105 SS304 SS304L SS316 SS316L
10阀杆 Stem20# A105 SS304 SS304L SS316 SS316L
11手轮Handle20# A105 SS304 SS304L SS316 SS316L
12带帽螺母 Hooded Nut20# A105 SS304 SS304L SS316 SS316L
13阀杆 Stem20# A105 SS304 SS304L SS316 SS316L

主要外形尺寸

型号
ITEM NO.
公称通径
DN
M1BL1L2HD0
J49W/H-1DN6M20X1.57062608660
