摘要

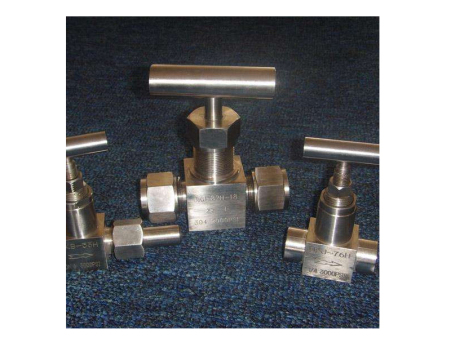

J91W-40P-64P-160P-320P不锈钢卡套针型阀 J91W-40P-64P-160P-320P不锈钢卡套针型阀是由卡套式连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，不锈钢高压焊接针型阀具有好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，合适与与压力表配合。
产品介绍
产品名称： 不锈钢卡套针型阀 产品型号： J91W-40P-64P-160P-320P 公称通径： DN6～DN20 结构形式： 针型截止式 公称压力： 1.6MPa～32.0MPa 连接方式： 卡套式 适用温度： -40ºC～+540ºC 驱动方式： 手动（一字形手柄或菊花形手轮） 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油、蒸汽、空气等气体 生产厂家： 四川尼柏尔阀门有限公司 产品说明
J91W-40P-64P-160P-320P不锈钢卡套针型阀是由卡套式连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，不锈钢高压焊接针型阀具有好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，合适与与压力表配合。
产品特性
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：卡套式
3. 结构特征：锥面密封，活动阀瓣
4. 阀门检验及试验：GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃～+350℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…性能规范
型号
Type公称压力（MPa）Nominal pressure 试验压力（MPa）Test pressure 工作压力（MPa）Working pressure 工作温度（℃）Working temperature 适用介质
Applicable mediun壳体
Shell密封（液）
Seal密封（气）
SealJ91W-16 1.6 2.4 1.76 0.6 1.6 P＜540℃ 液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. J91W-40P 4.0 6.0 4.4 0.6 4.0 J91W-160 16.0 24.0 17.6 0.6 16.0 C＜425℃ J91W-320P 32.0 48.0 35.2 0.6 32.0 主要零件材料
序号
NO.零件名称
Part name材质
Material1 卡套 Ferrule & Ferrule Set 20# A105 SS304 SS304L SS316 SS316L 2 连接螺母 Connector Nut 20# A105 SS304 SS304L SS316 SS316L 3 阀体 Body 20# A105 SS304 SS304L SS316 SS316L 4 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE RTFE 5 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L 6 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)7 填料 Packing PTFE 柔性石墨(Expanded Graphite) 8 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L 9 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L 10 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L 11 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L 12 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L 主要外形尺寸
型号 D0 L H D1 J91W-40P-64P-160P-320P ø8 38 92 ø70 J91W-40P-64P-160P-320P ø10 38 92 ø70 J91W-40P-64P-160P-320P ø12 39 92 ø70 J91W-40P-64P-160P-320P ø14 40 94 ø70 J91W-40P-64P-160P-320P ø18 42 100 ø80
