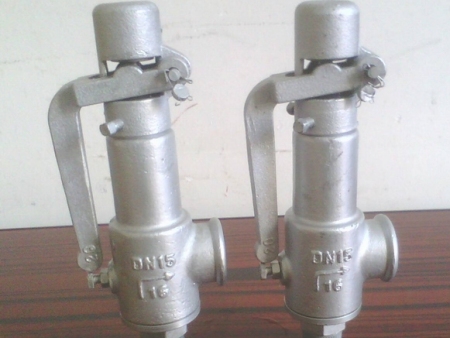

A21F、A21H、A21W、A21Y不锈钢安全阀

留言咨询 更多信息
分享:
关键词: A21F、A21H、A21W、A21Y不锈钢安全阀

摘要

A21F、A21H、A21W、A21Y不锈钢安全阀
A21F、A21H、A21W、A21Y不锈钢安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R型适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上,作为超压保护装置。A21Y型适用于温度≤100℃的液化石油气等。

产品介绍

产品名称:不锈钢安全阀产品型号:A21F、A21H、A21W、A21Y
公称通径:DN15~DN25结构形式:弹簧微启式
公称压力:1.6MPa~16.0MPa连接方式:外螺纹
适用温度:-40ºC~+200ºC驱动方式:弹簧自动起跳
阀体材质:铸钢、不锈钢制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、蒸汽、空气、气体等生产厂家:四川尼柏尔阀门有限公司

产品说明

A21F、A21H、A21W、A21Y不锈钢安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R型适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上,作为超压保护装置。A21Y型适用于温度≤100℃的液化石油气等。

主要零部件材料

NO.零件名称A21H-C/A21F材料A21W-P/A21F-P材料A21Y-R材料
1管接头201Cr18Ni9Ti1Cr18Ni12Mo2Ti
2管接头螺母352Cr131Cr18Ni9Ti
3阀座351Cr18Ni9Ti1Cr18Ni12Mo2Ti
4阀体2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
5阀瓣2Cr13/2Cr13+PTFE1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE1Cr18Ni12Mo2Ti
6弹簧座2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
7弹簧50CrVA50CrVA包覆氟塑料50CrVA包覆氟塑料
8锁紧螺母Q235-AZG230-4501Cr18Ni9Ti
9弹簧导向垫2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
10调节螺母Q235-A2Cr131Cr18Ni12Mo2Ti
11密封面材料"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

主要外形尺寸

型号公称通径dodDoMd1D1LL1≈H
A21F/H/W/Y-16C-25C-40C
A21F/H/W/Y-16P-25P-40P
A21F/H/W/Y-16R-25R-40R
15121520M27×1.5G1/2"30357666
20162025M33×1.5G3/4"35408768
25182531M39×1.5G1"4050100105
A21F/H/W/Y-64C-100C
A21F/H/W/Y-64P-100P
A21F/H/W/Y-64R-100R
15101525M39×1.5G1"445010066
20102031M39×1.5G1"445010068
25122531M39×1.5G1"4450100105
A21F/H/W/Y-160C
A21F/H/W/Y-160P
A21F/H/W/Y-160R
15820/M24×2G1"4450100261
20825/M33×2G1"4450100261
25828/M36×2G1"4450100285
