摘要
ZCZP防爆蒸汽电磁阀 ZCZP防爆蒸汽电磁阀适用于以蒸汽加热为介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。
产品介绍

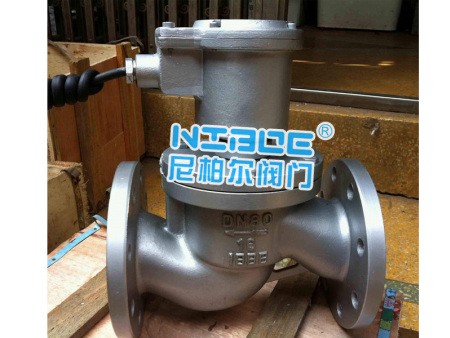

产品名称： 防爆蒸汽电磁阀 产品型号： ZCZP 公称通径： DN15～DN150 结构形式： 先导活塞式 公称压力： 1.0MPa～1.6MPa 连接方式： 法兰、螺纹 适用温度： -29ºC～+200ºC 驱动方式： 电磁动 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、蒸汽 生产厂家： 四川尼柏尔阀门有限公司 产品说明
ZCZP防爆蒸汽电磁阀适用于以蒸汽加热为介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。
技术参数
工作介质 蒸汽及其他腐蚀性气体 介质温度℃ ≤200 工作压力MPa 1.6 工作压差MPa 0.05～1.6 0.1～1.6 电源电压 AC220V其余规格可作特殊订货 防爆等级：ExdIICT5 使用寿命 按JB/T7352-94规定 额定流量系数KV 泄漏量ml/min 按JB/T7352-94·F规定 公称通径mm 15 20 25 32 40 50 65 80 100 125 150 功 耗VA 30、40 30、40、50 主要外形尺寸
公称通径DN 内螺纹连接 法兰连接 外形尺寸 内螺纹 外形尺寸 法兰尺寸 H L G H L D D1 D2 b f n-d 15 148 92 1/2 176 130 95 65 46 14 2 4-φ14 20 148 92 3/4 181 150 105 75 56 16 2 4-φ14 25 148 110 1 210 160 115 85 65 16 3 4-φ14 32 182 120 1 1/4 221 180 140 100 76 18 3 4-φ18 40 182 140 1 1/2 230 200 150 110 84 18 3 4-φ18 50 192 162 2 252 230 165 125 99 20 3 4-φ18 65 265 290 185 145 118 20 3 4-φ18 80 276 310 200 160 132 20 3 8-φ18 100 373 350 220 180 156 22 3 8-φ18 125 416 400 250 210 184 22 3 8-φ18 150 400 480 285 240 211 24 3 8-φ22
