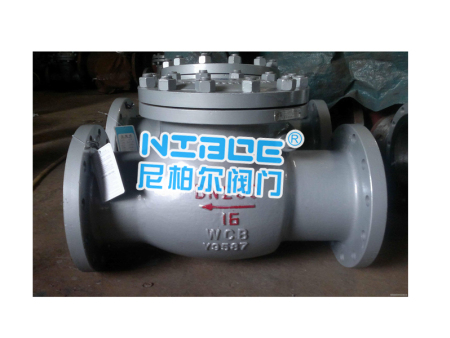

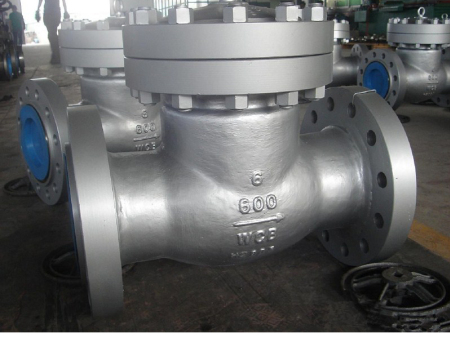

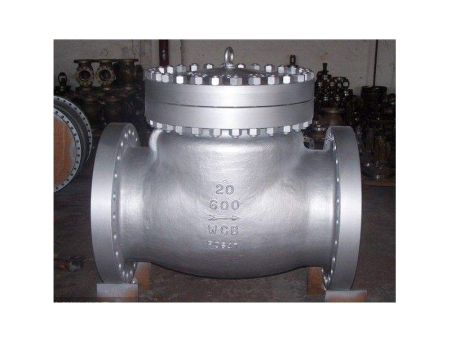

H44H、H44W法兰旋启式止回阀

H44H、H44W法兰旋启式止回阀
H44H、H44W法兰旋启式止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放，适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。

• 产品名称：	法兰旋启式止回阀	产品型号：	H44H、H44W
  公称通径：	DN50～DN600	结构形式：	旋启式
  公称压力：	1.6MPa～6.4MPa	连接方式：	焊接、法兰
  适用温度：	-29ºC～+550ºC	驱动方式：	介质推动
  阀体材质：	铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、蒸汽	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  H44H、H44W法兰旋启式止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放，适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。

  结构特点

  1、产品结构紧凑合理、密封可靠、性能优良。
  2、体积小、重量轻。
  3、适用范围广。
  4、阀瓣关闭快速、动作灵敏。
  5、关闭冲击力小、不易产生水锤现象。
  6、流道通畅、流体阻力小。

  应用规范

  设计与制造		GB/T12235
  连接端尺寸	结构长度	GB/T12221
  	法兰尺寸	JB/T79
  检验与试验		JB/T9092
  材料	碳钢	GB/T12229
  	不锈钢	GB/T12230
  	合金钢	Q/ZB66
  标志		GB/T12220
  供货		JB/T7928

  主要零件材料

  阀体	阀盖	阀瓣	阀座	适用介质	适用温度 (≤℃)
  WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
  ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	销酸类	200
  ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸类、混酸	200
  ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲铵液、磷酸	200
  ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550

  主要外形尺寸1.6MPa

  公称通径DN	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
  50	230	160	125	100	16	4-Φ18	135	21
  65	290	180	145	120	18	4-Φ18	142	28
  80	310	195	160	135	20	8-Φ18	165	38
  100	350	215	180	155	20	8-Φ18	180	58
  125	400	245	210	185	22	8-Φ18	210	92
  150	480	280	240	210	24	8-Φ23	233	130
  200	500	335	295	265	26	12-Φ23	304	210
  250	550	405	355	320	30	12-Φ25	348	294
  300	650	460	410	375	30	12-Φ25	390	367
  350	750	520	470	435	34	16-Φ25	430	410
  400	850	580	525	485	36	16-Φ30	468	461
  450	950	640	585	545	40	20-Φ30	523	570
  500	1025	705	650	608	44	20-Φ34	525	850

  主要外形尺寸2.5MPa

  公称通径DN	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
  50	230	160	125	100	20	4-Φ18	160	22
  65	290	180	145	120	22	8-Φ18	175	29
  80	310	195	160	135	22	8-Φ18	185	38
  100	350	230	190	160	24	8-Φ23	220	61
  125	400	270	220	188	28	8-Φ25	248	96
  150	480	300	250	218	30	8-Φ25	276	132
  200	550	360	310	278	34	12-Φ25	350	213
  250	650	425	370	332	36	12-Φ30	410	297
  300	750	485	430	390	40	16-Φ30	430	372
  350	850	550	490	448	44	16-Φ34	518	415
  400	950	610	550	505	48	16-Φ34	560	480
  450	1025	660	600	555	50	20-Φ34	582	610
  500	1150	730	660	610	52	20-Φ41	618	920

  主要外形尺寸4.0MPa

  公称通径DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	WT(Kg)
  50	230	160	125	100	88	20	3	4	4-Φ18	169	22
  65	290	180	145	120	110	22	3	4	8-Φ18	173	20
  80	310	195	160	135	121	22	3	4	8-Φ18	185	38
  100	350	230	190	160	150	24	3	4.5	8-Φ23	220	61
  125	400	270	220	188	176	28	3	4.5	8-Φ25	248	96
  150	480	300	250	218	204	30	3	4.5	8-Φ25	270	132
  200	550	375	320	282	260	38	3	4.5	12-Φ30	342	213
  250	650	445	385	345	313	42	3	4.5	12-Φ34	401	297
  300	750	510	450	408	364	46	4	4.5	16-Φ34	423	372
  350	850	570	510	465	422	52	4	5	16-Φ34	455	415
  400	950	655	585	535	474	58	4	5	16-Φ41	510	480

  主要外形尺寸6.4MPa

  公称通径DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	WT(Kg)
  50	300	175	135	105	88	26	3	4	4-Φ23	177	27
  65	340	200	160	130	110	28	3	4	8-Φ23	197	37
  80	380	210	170	140	121	30	3	4	8-Φ23	212	57
  100	430	250	200	168	150	32	3	4.5	8-Φ25	248	89
  125	500	295	240	202	176	36	3	4.5	8-Φ30	296	135
  150	550	340	280	240	204	38	3	4.5	8-Φ34	330	184
  200	650	405	345	300	260	44	3	4.5	12-Φ34	385	266
  250	775	470	400	352	313	48	3	4.5	12-Φ41	445	396
  300	900	530	460	412	364	54	4	4.5	16-Φ41	474	643
  350	1025	595	525	475	422	60	4	5	16-Φ41	514	815
  400	1150	670	585	525	474	66	4	5	16-Φ48	616	1234
