64Y、H64H高温高压电站止回阀

留言咨询 更多信息
分享:
关键词: 64Y、H64H高温高压电站止回阀

摘要

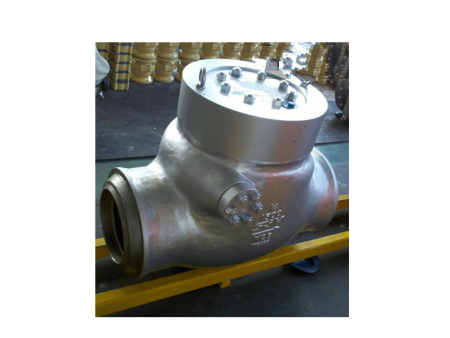

H64Y、H64H高温高压电站止回阀
H64Y、H64H高温高压电站止回阀支管两端为焊结结构,焊结坡口可按标准或用户要求制作,适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。

产品介绍

产品名称:高温高压电站止回阀产品型号:H64Y、H64H
公称通径:DN10~DN700结构形式:旋启式、升降式
公称压力:16.0MPa~25.0MPa~32.0MPa连接方式:焊接、法兰
适用温度:-29ºC~+550ºC驱动方式:介质推动
阀体材质:铸钢、铬钼钒钢、不锈钢标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、油、蒸汽生产厂家:四川尼柏尔阀门有限公司

产品说明

H64Y、H64H高温高压电站止回阀支管两端为焊结结构,焊结坡口可按标准或用户要求制作,适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型;另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。

执行标准

1.设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。
2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。
3、压力-温度等级按E101、JB/T3595  API598 GB9131 标准规定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25标准规定或按用户配管尺寸要求。

性能规范

公称压力PN(MPa)试验压力Ps(MPa)工作压力工作温度(度)适用介质
强度密封(液)P54P55P57
10.015.011.0


≤425水、蒸气、油品
16.024.017.6


20.030.022.0


25.037.527.5


32.048.036.0


P541030.022.010

≤540蒸汽
P541437.527.514

P541748.036.017

P551037.527.5
10
≤550
P551448.036.0
14
P551753.039.0
17
P571048.036.0

10≤570
P571455.040.0

14
P571760.044.0

17

主要零件材料

零件材料材料牌号
阀体WCBWC1WC6WC9
阀座2515CrMoA12Cr1MoVA
阀瓣WCBWC1WC6WC9
摇杆WCBWC1WC6WC9
阀盖2515CrMoA12Cr1MoVA
密封环1Cr17Ni220CrMo1VA
密封环S软钢(增强柔性石墨)S软钢F软钢

主要外形尺寸美标1500Lb 、国标25.0MPa

公称通径PNS(in.)主要外形尺寸和连接尺寸(mm)
dLH
2 1/256254282
364325300
484406350
5100483425
6126559400
8158711490
10200864540
12250991650
142801067710

主要外形尺寸美标2000Lb 、国标32.0MPa

公称通径PNS(in.)主要外形尺寸和连接尺寸(mm)
dLH
2 1/250330240
360368305
480457315
596533409
6118610465
8147762528
10180914613
122221041680
142541118745

主要外形尺寸美标2500Lb 、国标42.0MPa

公称通径PNS(in.)主要外形尺寸和连接尺寸(mm)
dLH
354368297
470457385
586533410
6104610455
8130762557
10162914615
122101041715
142341118790
162641245815
183041397815
