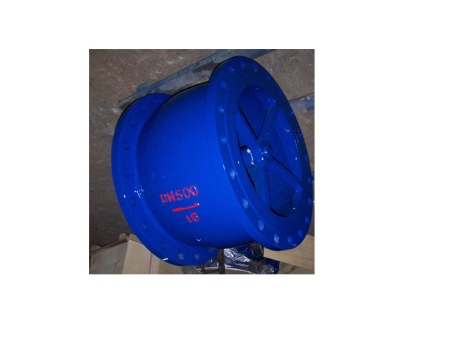

DRVZ、HC42X、HC41X静音止回阀

DRVZ、HC42X、HC41X静音止回阀
DRVZ、HC42X、HC41X静音止回阀该阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。

• 产品名称：	静音止回阀	产品型号：	DRVZ、HC42X、HC41X
  公称通径：	DN50～DN500	结构形式：	弹簧式
  公称压力：	1.6MPa～2.5MPa	连接方式：	法兰
  适用温度：	0ºC～+80ºC	驱动方式：	介质推动
  阀体材质：	铸铁、球墨铸铁、铸钢、黄铜、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  DRVZ、HC42X、HC41X静音止回阀该阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。

  技术参数

  公称压力	1.0	1.6	2.5
  最高一作压力	1.0	1.6	2.5
  密封试验压力	1.1	1.76	2.75
  壳体试验压力	1.5	2.4	3.75
  适用介质	水
  介质温度	X＜80℃， T≤150℃， H≤200℃

  主要零件材料

  零件名称	材料
  阀体、导流体	铸铁、铸钢
  阀座、轴瓦、阀瓣、轴	青铜或不锈钢
  弹簧	不锈钢

  主要外形尺寸

  公称通径	L
  50	120
  65	150
  80	180
  100	240
  125	300
  150	350
  200	450
  250	500
  300	550
  350	572
  400	600
  450	650
  500	700
