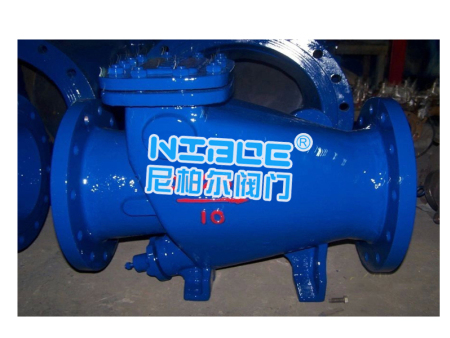

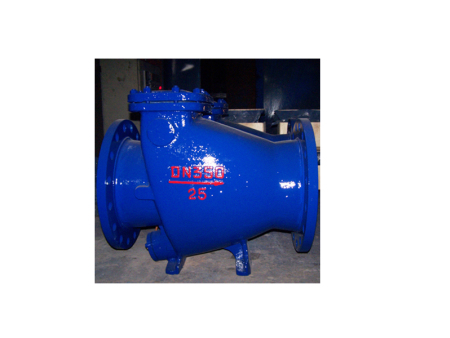

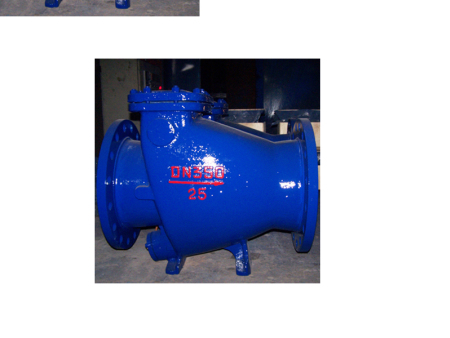

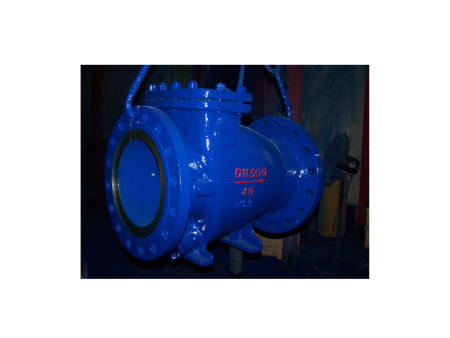

HH44X微阻缓闭止回阀

HH44X微阻缓闭止回阀
HH44X微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。

• 产品名称：	微阻缓闭止回阀	产品型号：	HH44X
  公称通径：	DN50～DN800	结构形式：	缓闭式
  公称压力：	1.6MPa～2.5MPa	连接方式：	法兰
  适用温度：	-29ºC～+80ºC	驱动方式：	介质推动
  阀体材质：	铸铁、铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	清水、污水、海水	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  HH44X微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。

  结构特点

  HH44X微阻缓闭止回阀具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

  性能参数

  型号		HH44T-10~25	HH44X-10~25	HH44H-10~25
  工作压力（MPa）		1.0~2.5
  适用温度（℃）		≤80
  适用介质		清水、污水、海水
  材料	阀体、阀盖	灰铸铁、碳钢
  	阀瓣	橡胶组合件
  	阀轴	不锈钢

  主要外形尺寸

  产品型号	公称通径	外形和连接尺寸
  		L	B	H
  HH44X-10 HH44X-16 HH44X-25 HH44T-10 HH44T-16 HH44T-25 H44H-10C HH44H-16C HH44H-25C	50	230	270	300
  	65	290	290	320
  	80	310	300	354
  	100	350	320	350
  	125	400	340	380
  	150	480	410	500
  	200	500	450	580
  	250	600	550	670
  	300	700	580	730
  	350	800	630	820
  	400	900	700	920
  	450	1000	800	950
  	500	1100	900	1100
  	600	1300	990	1200
  	700	1400	1120	1550
  	800	1500	1300	1700
