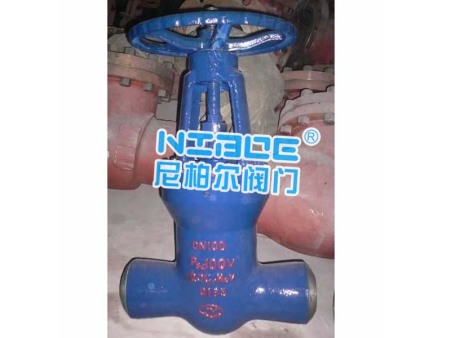

产品名称: | 焊接闸阀 | 产品型号: | Z61H |
公称通径: | DN50~DN800 | 结构形式: | 闸板式 |
公称压力: | 16.0Mpa~32.0Mpa | 连接方式: | 焊接 |
适用温度: | -20ºC~+150ºC~425ºC~550ºC | 驱动方式: | 手动、伞齿轮、电动、气动、液动 |
阀体材质: | WCB、铸钢、碳钢、不锈钢、铬钼钢 | 制造标准: | 国标GB、德国DIN、美国API、ANSI |
适用介质: | 水、油、蒸汽 | 生产厂家: | 四川尼柏尔阀门有限公司 |
产品说明
Z61H焊接闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型。其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。电站焊接闸阀中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。电站焊接闸阀适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
产品特点
1、壳体精密铸造工艺,外观光洁,组织均匀,满足高中低压要求。
2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命。
3、背密封设计,有效保护密封填料,。
4、双闸板设计,密封面自动 100 吻合,特别方便在线检修。
5、高压水强度,高压气体强度,无损检测等多道检测,面控制铸钢件质量。
6、阀杆表面经精密磨削,抗擦伤,有效地减轻启闭力矩,操作更轻松。
7、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏。
8、双向承压密封设计,满足各类特殊工况的苛刻要求。
9、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测。
10、各类自控智能型电装选择,实现远程自动控制及自动检测。
技术标准
执行标准 | 设计与制造 | 结构长度 | 压力-温度等级 | 试验-检验 |
E101 JB/T3595 DL/T531 | E101 JB2766 JB/T15188.1 | E101 JB/T3595 | E101 |
主要性能规范
公称压力 | 强度试验(MPa) | 密封试验(MPa) | 适用温度℃ | 适用介质 |
25.0 | 37.5 | 27.5 | ≤425 | 水 蒸汽 油品 |
32.0 | 48.0 | 35.2 | ≤425 |
P54100V | 30 | 11 | ≤540 |
P54140V | 42 | 15.4 |
P54170V | 48 | 18.7 |
主要零件材料
1 | 阀体 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
2 | 阀板 | WCB、WC6、WC9 |
3 | 阀杆 | 2Cr13、25Cr2MoV、20Cr1Mo1V1A |
4 | 阀盖 | WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
5 | 压板 | 2Cr13、25Cr2MoV、20Cr1Mo1V1A |
6 | 填料 | 增强柔性石墨、V型聚四氟乙烯填料 |
7 | 压盖 | 1Cr13、WCB、CF8、CF3、CF8M、CF3M |
8 | 支架 | WCB、WC6、WC9 |
9 | 电动执行器 | 壳体(HT200、WCB) |

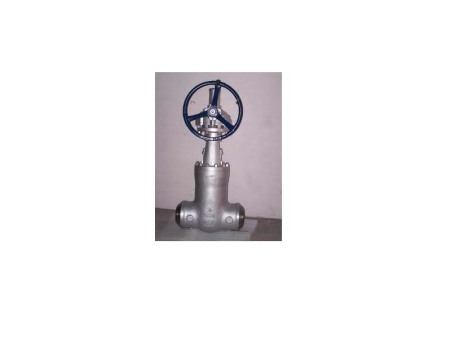

外形尺寸国标电站(手动)
公称压力 PN(MPa) | 公称通径 DN(mm) | 外形尺寸及连接尺寸(mm) |
L | D | L1 | d2 | H |
16.0 | 15 | 90 | 23 | 10 | 13 | 182 |
20 | 110 | 29 | 11 | 18 | 210 |
25 | 120 | 35 | 12 | 23 | 235 |
32 | 130 | 43 | 14 | 28 | 258 |
40 | 150 | 49 | 15 | 36 | 285 |
50 | 170 | 61 | 16 | 45 | 338 |
20.0 | 15 | 90 | 23 | 10 | 13 | 182 |
20 | 110 | 29 | 11 | 18 | 210 |
25 | 120 | 35 | 12 | 23 | 235 |
32 | 130 | 43 | 14 | 28 | 258 |
40 | 150 | 49 | 15 | 36 | 285 |
50 | 170 | 61 | 16 | 45 | 338 |
25.0 | 15 | 90 | 23 | 10 | 13 | 182 |
20 | 110 | 29 | 11 | 18 | 210 |
25 | 120 | 35 | 12 | 23 | 235 |
32 | 130 | 43 | 14 | 28 | 258 |
40 | 150 | 49 | 15 | 36 | 285 |
50 | 170 | 61 | 16 | 45 | 338 |
焊接闸阀磅级电站(手动)
型号 | 规格in | 外形尺寸及连接尺寸(mm) |
d | L | H |
Z60Y-1500Lb Z61Y-1500Lb Z62Y-1500Lb | 2 | 56 | 254 | 671 |
3 | 64 | 305 | 692 |
4 | 84 | 406 | 790 |
5 | 100 | 483 | 875 |
6 | 126 | 559 | 1055 |
8 | 158 | 711 | 1148 |
Z60Y-2000Lb Z61Y-2000Lb Z62Y-2000Lb | 2 | 50 | 330 | 640 |
3 | 60 | 368 | 690 |
4 | 80 | 457 | 806 |
5 | 96 | 533 | 980 |
6 | 118 | 610 | 1090 |
Z60Y-2000Lb Z61Y-2000Lb Z62Y-2000Lb | 2 | 46 | 330 | 639 |
3 | 54 | 368 | 680 |
4 | 70 | 457 | 805 |
5 | 86 | 533 | 965 |
6 | 104 | 610 | 1070 |
Z60Y-3500Lb Z61Y-3500Lb Z62Y-3500Lb | 3 | 44 | 440 | 745 |
4 | 56 | 540 | 860 |

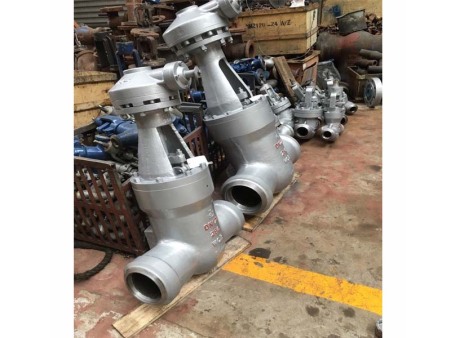

焊接闸阀磅级电站(伞齿轮)
型号 | 规格in | 外形尺寸及连接尺寸(mm) |
d | L | H |
Z560Y-1500Lb Z561Y-1500Lb Z562Y-1500Lb | DN200 | 158 | 711 | 813 |
DN250 | 200 | 864 | 998 |
DN300 | 250 | 991 | 1156 |
DN400 | 280 | 1067 | 1287 |
DN450 | 318 | 1194 | 1413 |
Z560Y-2000Lb Z561Y-2000Lb Z562Y-2000Lb | DN200 | 148 | 762 | 935 |
DN250 | 180 | 914 | 1050 |
DN300 | 222 | 1041 | 1150 |
DN350 | 254 | 1118 | 1231 |
DN400 | 294 | 1245 | 1330 |
焊接闸阀磅级电站(伞齿轮)
型号 | 规格in | 外形尺寸及连接尺寸(mm) |
d | L | H |
Z560Y-2500Lb Z561Y-2500Lb Z562Y-2500Lb | DN150 | 127 | 610 | 928 |
DN200 | 130 | 762 | 851 |
DN250 | 162 | 914 | 1031 |
DN300 | 210 | 1041 | 1166 |
DN400 | 234 | 1118 | 1217 |
DN500 | 264 | 1245 | 1381 |
Z560Y-3500Lb Z561Y-3500Lb Z562Y-3500Lb | DN125 | 74 | 616 | 774 |
DN150 | 88 | 692 | 857 |
DN200 | 116 | 846 | 1041 |
DN250 | 142 | 1000 | 1197 |
DN300 | 174 | 1124 | 1338 |

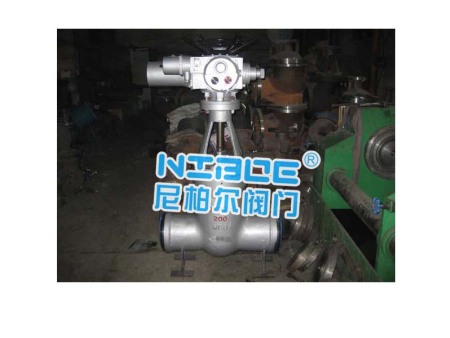

焊接闸阀磅级电站(电动)
PN | DN | D | L | H | L1 | L2 |
Z962H-250 Z961Y-250 Z960Y-250 Z962Y-P54100V Z960Y-P54100V | 50 | 43 | 216 | 840 | 363 | 197 |
65 | 57 | 254 | 915 | 363 | 197 |
80 | 67 | 305 | 950 | 363 | 197 |
100 | 84 | 406 | 1164 | 437 | 277 |
125 | 100 | 483 | 1402 | 437 | 277 |
150 | 125 | 700 | 1129 | - | - |
175 | 158 | 711 | 1650 | 457 | 309 |
225 | 200 | 864 | 1650 | 554 | 309 |
300 | 280 | 1067 | 2106 | 764 | 398 |
Z960Y-320 Z961Y-320 Z960Y-P57170V | 100 | 96 | 533 | 1236 | 437 | 277 |
125 | 118 | 610 | 1402 | 437 | 277 |
150 | 148 | 762 | 1403 | 526 | 283 |
175 | 148 | 762 | 1650 | 554 | 309 |
225 | 222 | 1041 | 1650 | 554 | 309 |
350 | 350 | 1250 | 2255 | - | - |
