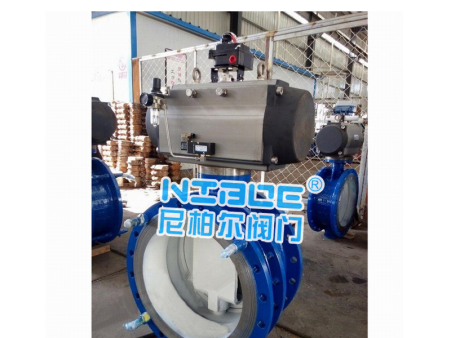

SD641X、SD643H气动伸缩蝶阀

SD641X、SD643H气动伸缩蝶阀
SD641X/SD643H气动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的佳装置。

• 产品名称：	气动伸缩蝶阀	产品型号：	SD641X/SD643H
  公称通径：	DN40～DN2000	阀座密封：	橡胶密封或金属硬密封
  公称压力：	0.6MPa～1.0MPa～1.6MPa	连接方式：	法兰式
  适用温度：	-30ºC～+425ºC	驱动方式：	手动、蜗轮、电动、气动、液动
  阀体材质：	铸铁、球墨铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	空气、水、蒸气、煤气、油品等	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  SD641X/SD643H气动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的佳装置。




  产品特点

  1、设计灵活，重量轻，省力，启闭迅速。

  2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便。

  3、密封部位可调节更换，密封性能可靠。




  性能参数




  工作压力(MPa)		0.6	1.0、1.6、2.5
  适用温度(℃)		橡胶密封≤80℃	适用温度(℃)	金属硬密封≤425℃
  适用介质		水、污水、油品、空气等	适用介质	水、蒸汽、污水、油品、空气等
  材料	阀体	灰铸铁	灰铸铁、铸钢	球墨铸铁
  	蝶板	球墨铸铁(表面处理)	球墨铸铁、不锈钢	球墨铸铁
  	阀杆	2Cr13	不锈钢、碳素钢	铬不锈钢




  技术参数


  公称通径	DN（mm）	50～2000
  公称压力	PN（MPa）	0.6	1.0	1.6
  试验压力	强度试验	0.9	1.5	2.4
  	密封试验	0.66	1.1	1.76
  	气密封试验	0.6	0.6	0.6
  适用温度	≤80℃～425℃
  适用介质	空气、水、蒸气、煤气、油品等。
  驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。




  执行器参数

  执行器型号	GT、AT、AW系列单双作用气动执行器
  供气压力	0.4～0.7MPa
  气源接口	G1/4"、G1/8"、G3/8"、G1/2"
  环境温度	-30～+70℃
  作用形式	单作用执行机构、双作用执行机构
  可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

  主要外形尺寸


  公称 通径	外形尺寸(参考值)						法兰尺寸和螺栓孔尺寸(标准值)
  	H	H0	设计 大长度	设计 小长度	L	A	0.6MPa				1.0MPa				1.6MPa
  毫米							D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
  50	80	300	186	156	171	180	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
  65	95	337	190	160	175	180	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
  80	98	347	198	166	182	180	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
  100	114	373	228	188	208	180	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
  125	128	405	240	201	220	180	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
  150	139	440	246	206	226	270	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
  200	174	612	265	219	242	400	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
  250	215	693	295	240	267	400	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
  300	245	747	308	254	282	450	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
  350	270	802	327	272	300	450	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
  400	305	991	368	308	338	535	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
  450	325	1037	370	310	340	535	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
  500	360	1127	392	332	362	535	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
  600	445	1377	441	375	408	570	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
  700	505	1496	460	400	430	750	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
  800	560	1584	499	445	475	750	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
  900	630	1676	520	460	490	750	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
  1000	680	1760	600	530	565	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
  1200	795	2018	675	571	623	1000	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
  1400	900	2363	760	683	722	1000	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
  1600	1100	2723	860	770	815	1000	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
  1800	1124	2844	930	830	880	1100	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
  2000	1292	3127	1020	920	970	1100	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
