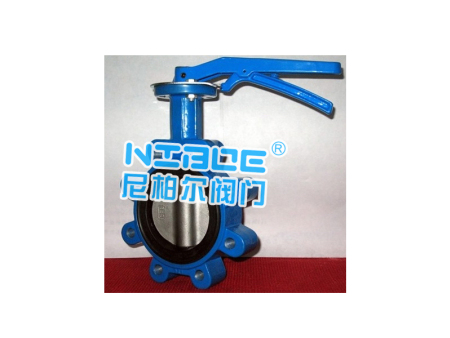

LT型单夹式蝶阀

LT型单夹式蝶阀
LT型单夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

• 产品名称：	单夹式蝶阀	产品型号：	LT
  公称通径：	DN50～DN600	阀座密封：	丁青橡胶、聚四氟乙烯
  公称压力：	1.0Mpa～1.6MPa	连接方式：	对夹、法兰
  适用温度：	-20ºC～+150ºC	驱动方式：	手动、蜗轮、电动、气动
  阀体材质：	铸铁、球墨铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、气体、粉体、液体	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  LT型单夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
  1、设计新颖、合理、重量轻，启闭迅速。
  2、操力矩小，操作方便，省力灵巧。
  3、可以任何位置安装，维修方便。
  4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
  5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

  技术参数

  公称通径	DN（mm）	50～600
  公称压力	PN（MPa）	0.6	1.0	1.6
  试验压力	强度试验	0.9	1.5	2.4
  	密封试验	0.66	1.1	1.76
  	气密封试验	0.6	0.6	0.6
  适用介质	空气、水、污水、蒸气、煤气、油品等。
  驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
  零件名称	材料
  阀体	球墨铸铁、铸钢、合金钢、不锈钢
  蝶板	铸钢、不锈钢及特殊材料
  密封圈	各种橡胶、聚四氟
  阀杆	2Cr13、不锈钢
  填料	O型圈、柔性石墨O

  密封材料选用和适用温度

  材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	然橡胶	尼龙
  英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
  型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
  耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
  耐低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
  适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃
