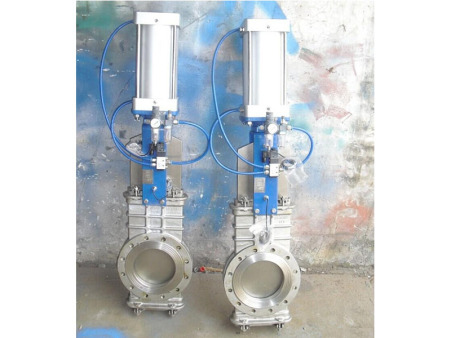

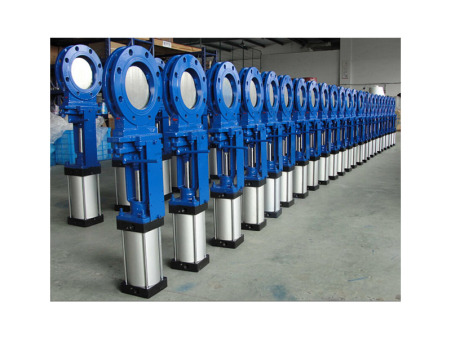

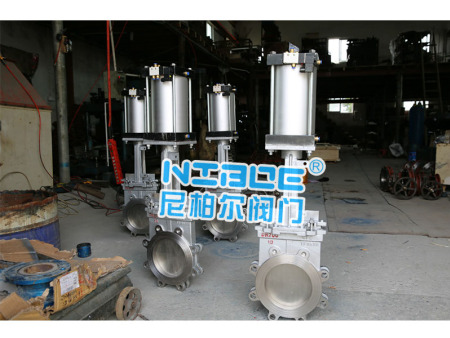

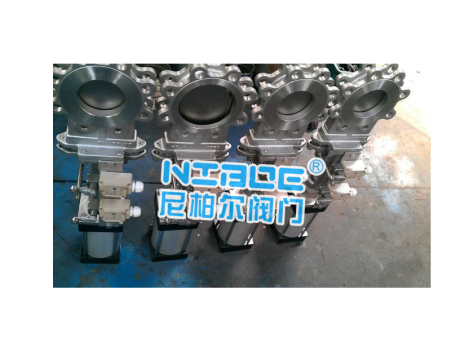

PZ673H、PZ673X气动刀形闸阀

PZ673H、PZ673X气动刀形闸阀
PZ673H/PZ673X气动刀形闸阀其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

• 产品名称：	气动刀形闸阀	产品型号：	PZ673H、PZ673X
  公称通径：	DN50～DN1200	结构形式：	单闸板、双闸板
  公称压力：	0.6Mpa～2.5Mpa	连接方式：	法兰、对夹
  适用温度：	-20ºC～+150ºC～425ºC	驱动方式：	手动、链轮、伞齿轮、电动、气动、液动
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	排渣、煤灰、石灰、浆液、污水、糖浆等	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  PZ673H/PZ673X气动刀形闸阀其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

  产品概述

  气动刀形闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

  技术范围

  公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
  公称通径：DN50mm~DN2000mm NPS 2"~80"
  适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
  连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
  主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
  密封形式：硬密封、软密封
  泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
  配套附件：安装法兰

  可选附件

  1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
  2、接近开关
  3、气源处理三联件（包括减压阀、过滤器、油雾器）
  4、电/气阀门定位器（调节型用）

  主要零部件材质Key parts material

  阀体、上盖 body,upper cap	碳钢、不锈钢 Carbon steel,stainless steel
  阀板 Valve plate	不锈钢 Stainless steel
  阀杆 Stem	不锈钢 Stainless steel
  密封圈 Seal ring	橡胶、四氟、不锈钢、硬质合金 Rubber,PTFE,stainless steel,hard alloy

  主要性能规范Key performance indicators

  公称压力 Nominal pressure	PN
  壳体试验 Casing test	1.5×PN
  密封试验 Leak test	1.1×PN
  工作温度 Operating temperature	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
  适用介质 Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

  设计标准

  设计制造Design and manufacture： JB/T8691-1998
  法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
  结构长度Stuctural length： GB/T15188.2-94
  试验验收Testing and acceptance： GB/T13927-92

  主要外形尺寸

  主要外形及连接尺寸Profile and connection dimension											单位Unit:mm
  PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
  0.6	50	48	160	125	100	335	4-16	1.0	50	48	160	125	99	335	4-16
  	65	48	180	145	120	363	4-16		65	48	185	145	120	363	4-16
  	80	50	195	160	135	395	4-16		80	50	200	160	135	395	8-16
  	100	50	215	180	155	465	8-16		100	50	220	180	155	465	8-16
  	125	57	245	210	185	530	8-16		125	57	250	210	185	530	8-16
  	150	57	280	240	210	630	8-20		150	57	285	240	210	630	8-20
  	200	70	335	295	265	750	8-20		200	70	340	295	265	750	12-20
  	250	70	390	350	320	900	12-20		250	70	405	355	310	900	12-22
  	300	76	440	400	368	1125	12-20		300	76	460	410	375	1125	12-22
  	350	76	500	460	428	1260	16-20		350	76	520	470	435	1260	16-22
  	400	89	565	515	482	1450	16-22		400	89	580	525	485	1450	16-27
  	450	89	615	565	532	1600	20-22		450	89	640	585	545	1600	20-27
  	500	114	670	620	585	1820	20-22		500	114	715	650	600	1820	20-30
  	600	114	780	725	685	2300	20-27		600	114	840	770	720	2300	20-36
  	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
  	800	130	1010	950	898	3000	24-30		800	130	1025	950	895	3000	24-36
  	900	140	1110	1050	1005	3400	28-30		900	140	1125	1050	998	3400	28-36
  	1000	216	1220	1160	1115	3800	28-30		1000	216	1255	1170	1110	3800	28-42
  	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48
