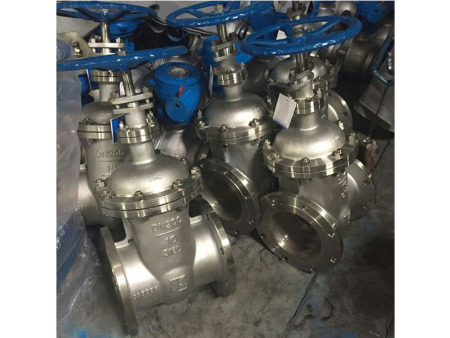

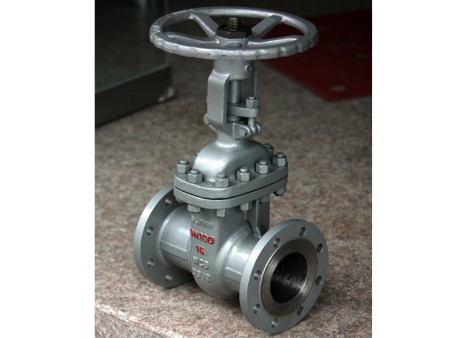

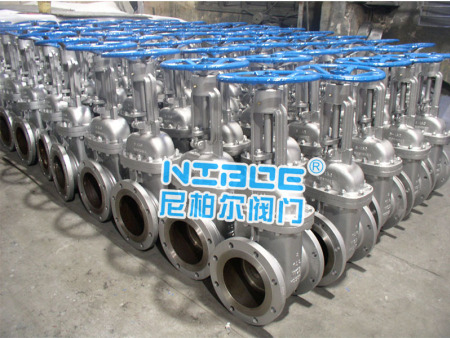

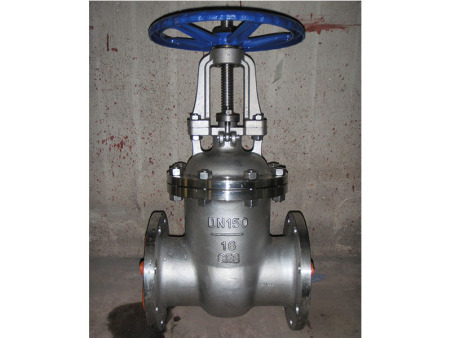

Z41H、Z41W手动法兰闸阀

Z41H、Z41W手动法兰闸阀
Z41H/Z41W手动法兰闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。

• 产品名称：	手动法兰闸阀	产品型号：	Z41H、Z41W
  公称通径：	DN15～DN1000	结构形式：	闸板式
  公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰
  适用温度：	-20ºC～+150ºC～425ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
  阀体材质：	WCB、铸钢、碳钢、不锈钢、铬钼钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、蒸汽	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  Z41H/Z41W手动法兰闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

  产品特点

  1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
  2、密封面采用不锈钢和硬质合金，使用寿命长
  3、采用柔性石墨填料、密封可靠，操作轻便灵活
  4、驱动方式为手动、气动、电动、齿轮传动
  5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

  执行标准

  设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
  GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 HB/T9092

  压力试验


  公称压力	1.6	2.5	4.0	6.4	10.0	16.0
  强度试验	2.4	3.8	6.0	9.6	15.0	24.0
  水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
  上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
  气密封试验	0.4-0.7

  主要零件材料及性能

  体盖板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
  WCB	2Cr13	13Cr STL 本体材料  尼龙	增强柔性石墨  1Cr13/柔性石墨  OS软钢  0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T）  PTFE	柔性石墨  增强柔性石墨  SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
  WC1	38GrMoA1 25Cr2MoV				≤450
  WC6					≤540
  WC9					≤570
  ZGCr5Mo					≤540
  ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	-
  ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200

  规格主要尺寸1.6MPa

  1.6MPa	DN	L	d	D1	D2	b	n-Φd	H	D0
  凸面法法  RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 16C  16P 16R 16I	15	130	95	65	45	14	4-Φ14	170	120
  	20	150	105	75	55	14	4-Φ14	190	140
  	25	160	115	85	65	14	4-Φ14	205	160
  	32	180	135	100	78	16	4-Φ18	270	180
  	40	200	145	110	85	16	4-Φ18	310	200
  	50	250	160	125	100	16	4-Φ18	358	240
  	65	265	180	145	120	18	4-Φ18	373	240
  	80	280	195	160	135	20	8-Φ18	435	280
  	100	300	25	180	155	20	8-Φ18	500	300
  	125	325	245	210	185	22	8-Φ18	614	320
  	150	350	280	240	210	24	8-Φ23	674	320
  	200	400	335	295	265	26	12-Φ23	818	400
  	250	450	405	355	320	30	12-Φ25	969	450
  	300	500	460	410	375	30	12-Φ25	1145	500
  	350	550	520	470	435	34	16-Φ25	1280	500
  	400	600	580	525	485	36	16-Φ30	14852	560
  	450	650	640	585	545	40	20-Φ30	1541	600
  	500	700	705	650	608	44	20-Φ34	1676	640
  	600	800	840	770	718	48	20-Φ41	1874	720
  	700	900	910	840	788	50	24-Φ41	2083	800
  	800	1000	1020	950	898	52	24-Φ41	2400	950
  	900	1100	1120	1050	998	64	28-Φ41	2950	1000
  	1000	1200	1255	1170	1110	56	28-Φ48	3245	1000

  规格主要尺寸2.5MPa

  2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	DO
  凸面法法  RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 25C  25P 25R 25I	15	130	95	65	45	16	4-Φ14	172	120
  	20	150	105	75	55	16	4-Φ14	191	140
  	25	160	115	85	65	16	4-Φ14	205	160
  	32	180	135	100	78	18	4-Φ18	270	180
  	40	200	145	110	85	18	4-Φ18	300	200
  	50	250	160	125	100	20	4-Φ18	357	240
  	65	265	180	145	120	22	8-Φ18	376	240
  	80	280	195	160	135	22	8-Φ18	434	280
  	100	300	230	190	160	24	8-Φ23	502	300
  	125	325	270	220	188	28	8-Φ205	613	320
  	150	350	300	250	218	30	8-Φ25	675	320
  	200	400	360	310	278	34	12-Φ25	819	400
  	250	450	425	370	332	36	12-Φ30	968	450
  	300	500	485	430	390	40	16-Φ30	1144	500
  	350	550	550	490	448	44	16-Φ34	1280	500
  	400	600	610	550	505	48	16-Φ34	1451	560
  	450	650	660	600	555	50	20-Φ34	1542	600
  	500	700	730	660	510	52	20-Φ41	1678	640
  	600	800	840	770	718	56	20-Φ41	1875	720
  	700	900	955	875	815	60	24-Φ28	2082	800
  	800	1000	1070	990	930	64	24-Φ28	2403	950
  	900	1100	1180	1090	1025	66	28-Φ54	2952	1000
  	1000	1200	1305	1210	1140	68	28-Φ58	3244	1000

  规格主要尺寸4.0MPa

  4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
  凹面法法  MFM Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 40 40P 40R 40I	15	130	95	65	45	40	16	4-Φ14	134	120
  	20	150	105	75	55	51	16	4-Φ14	188	140
  	25	160	115	85	64	58	16	4-Φ14	206	140
  	32	180	135	100	78	66	18	4-Φ18	272	180
  	40	200	145	110	85	76	18	4-Φ18	322	180
  	50	250	160	125	100	88	20	4-Φ18	370	240
  	65	280	180	145	120	110	22	8-Φ18	394	280
  	80	310	195	160	135	121	22	8-Φ18	455	300
  	100	350	230	190	160	150	24	8-Φ23	550	320
  	125	400	270	220	188	176	28	8-Φ25	636	35
  	150	450	300	250	218	204	30	8-Φ30	706	400
  	200	550	375	320	282	260	38	12-Φ34	859	450
  	250	650	445	385	345	313	42	12-Φ34	1016	560
  	300	750	510	450	408	364	46	16-Φ34	1200	640
  	350	850	570	510	465	422	52	16-Φ41	1340	640
  	400	950	655	585	535	474	58	16-Φ41	1495	720
  	450	1050	680	610	560	524	60	20-Φ48	1581	800
  	500	1150	755	670	612	576	62	20-Φ54	1790	950
  	600	1350	890	695	730	678	62	20-Φ14	2035	950

  规格主要尺寸6.4MPa

  6.4MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
  凹面法法  MFM Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 64 64P 64R 64I	15	1700	105	75	55	40	18	4-Φ18	1425	160
  	20	190	125	90	68	51	20	4-Φ18	142	160
  	25	210	135	100	78	58	22	4-Φ23	214	200
  	32	230	150	110	82	66	24	4-Φ23	269	200
  	40	240	165	125	95	76	24	4-Φ23	343	240
  	50	250	175	135	105	88	26	4-Φ23	370	240
  	65	280	200	160	130	110	28	8-Φ23	396	280
  	80	310	210	170	140	121	30	8-Φ23	458	300
  	100	350	250	200	168	150	32	8-Φ25	553	300
  	125	400	295	240	202	176	36	8-Φ30	638	350
  	150	450	340	280	240	204	38	8-Φ34	718	400
  	200	550	405	345	300	260	44	12-Φ34	873	450
  	250	650	470	400	352	313	48	12-Φ41	1050	560
  	300	750	530	460	412	364	54	16-Φ41	1203	640
  	350	850	595	525	475	422	60	16-Φ41	1394	720
  	400	950	670	585	525	474	66	16-Φ48	1645	800
  	500	1150	800	705	640	576	70	20-Φ54	2285	950
  	600	1350	930	820	750	678	70	20-Φ58	2610	950
