锻钢波纹管闸阀

留言咨询 更多信息
分享:
关键词: 锻钢波纹管闸阀

摘要

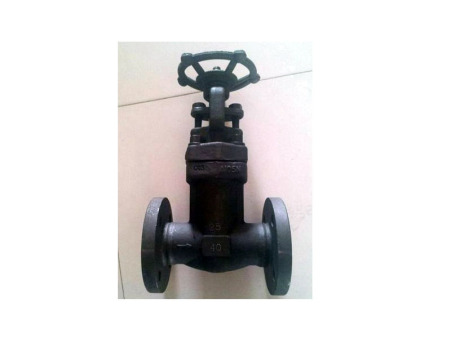

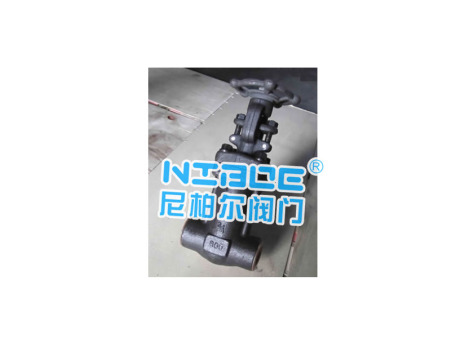

锻钢波纹管闸阀
锻钢波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管采用不锈钢或 Inconel 材料制造,波纹管密封结构设计合理,耐疲劳,使用寿命长。

产品介绍

产品名称:锻钢波纹管闸阀产品型号:WZ11Y、WZ61Y、WZ41Y
公称通径:DN15~DN50密封结构:波纹管
公称压力:150LB-900LB连接方式:法兰
适用温度:-20ºC~+150ºC~425ºC~550ºC驱动方式:手动、伞齿轮、电动、气动、液动
阀体材质:锻钢、锻不锈、A105、A182、F304、F316制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、油、蒸汽、气体类生产厂家:四川尼柏尔阀门有限公司

产品说明

锻钢波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管采用不锈钢或 Inconel 材料制造,波纹管密封结构设计合理,耐疲劳,使用寿命长。启标波纹管闸阀广泛适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

应用规范

设计制造BS5352;MSS-SP-177
承插口尺寸ANSIB16.11;JB/T1751
螺纹端尺寸ANSIB1.20.1;JB/T7306
对焊端尺寸ANSIB16.25;JB/T12224
法兰端尺寸ANSIB16.5;JB79

主要零件材料

序号零件名称A105/F6aA105/F6aHFSA105/F6aHFF304(L)/304(L)F316(L)/316(L)
1阀体A105A105A105F304F316(L)
2阀座410410HF410HF304(L)316(L)
3阀板F6aF6aF6HFF304(L)F316(L)
4阀杆410410410304(L)F316(L)
5垫片304+柔性石墨304+柔性石墨304+柔性石墨304+柔性石墨304+柔性石墨
6阀盖A105A105A105F304(L)F316(L)
7螺栓B7B7B7B8B8
8410410410304304
9填料压盖410410410304316
10活节螺栓b7b7b7B8(M)B8(M)
11填料压板A105A105A105F304F304
12六角螺母2H2H2H8(M)8(M)
13阀杆螺母410410410410410
14锁紧螺母2H2H2H2H2H
15铭牌ALALALALAL
16手轮A197A197A197A197A197
17润滑垫片410410410410410
18填料石墨石墨石墨石墨石墨
20垫片304+柔性石墨304+柔性石墨304+柔性石墨304+柔性石墨304+柔性石墨
28波纹管F321F321F321F316LF316L

主要外形尺寸

NPS缩径3/8"1/2"3/4"1"11/4"11/2"2"
全径
3/8"1/2"3/4"1"11/4"11/2"
L1797992111120120140
L797992111120152172
H(开)220220225244321321347
W100100100125160160180
重量螺栓式3.23.04.87.911.016.825.2
焊接式3.02.84.87.09.613.520.25




四川尼柏尔阀门有限公司,专营 蝶阀 安全阀 针型阀 截止阀 调节阀 疏水阀 旋塞阀 柱塞阀 等业务,有意向的客户请咨询我们,联系电话:15026522788
