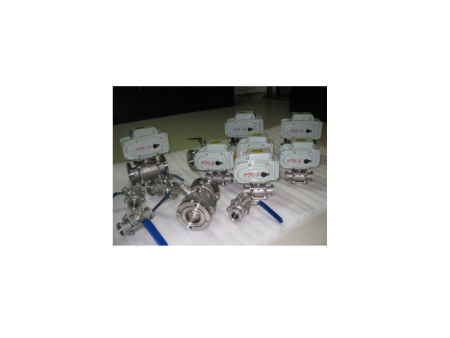

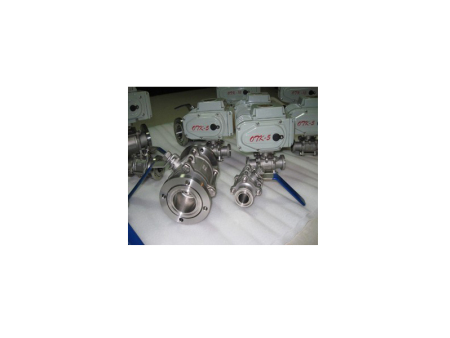

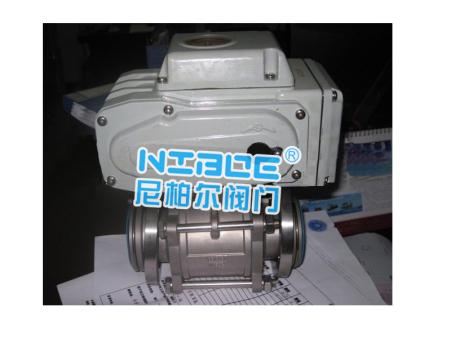

GUD电动高真空球阀
GUD电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

• 产品名称：	电动高真空球阀	产品型号：	GUD
  公称通径：	DN10～DN300	结构形式：	球形
  公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰、螺纹、快卸法兰、活接
  适用温度：	≤180ºC	驱动方式：	手动、气动、电动
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	空气、气体、油、液体	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  GUD电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

  主要零件材料

  阀体、阀盖、阀杆：不锈钢
  密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

  螺纹连接的外形及连接尺寸(mm) (JB919)

  Model型号	DN	G	H	E	L
  GUD-10(G)	10	1/4"	153	157	68
  GUD-16(G)	16	1/2"	172	157	72
  GUD-20(G)	20	3/4"	178	157	82
  GUD-25(G)	25	1"	187	157	90
  GUD-32(G)	32	1-1/4"	206	157	112
  GUD-40(G)	40	1-1/2"	212	157	120
  GUD-50(G)	50	2"	265	157	145
  GUD-63(G)	63	2-1/2"	305	207	185
  GUD-80(G)	80	3"	330	207	210
  GUD-100(G)	100	4"	350	207	268

  活套法兰连接的外形及连接尺寸(mm) (GB6070)

  Model 型号	DN	D	Do	H	E	L	n-φc
  GUD-10(F)	10	55	40	153	157	84	4-φ6.6
  GUD-16(F)	16	60	45	172	157	84	4-φ6.6
  GUD-25(F)	25	70	55	187	157	114	4-φ6.6
  GUD-32(F)	32	90	70	206	157	140	4-φ9
  GUD-40(F)	40	100	80	212	157	160	4-φ9
  GUD-50(F)	50	110	90	265	157	170	4-φ9
  GUD-63(F)	63	130	110	305	207	195	4-φ9
  GUD-80(F)	80	145	125	330	207	203	8-φ9
  GUD-100(F)	100	165	145	350	207	280	8-φ9

  快卸法兰连接的外形及连接尺寸(mm) (GB4982)

  Model 型号	DN	D1	D	H	E	L
  GUD-10(KF)	10	12.2	30	153	157	84
  GUD-16(KF)	16	17.2	30	172	157	84
  GUD-25(KF)	25	26.2	40	187	157	114
  GUD-32(KF)	32	34.2	55	206	157	140
  GUD-40(KF)	40	41.2	55	212	157	160
  GUD-50(KF)	50	52.2	75	265	157	170
