摘要

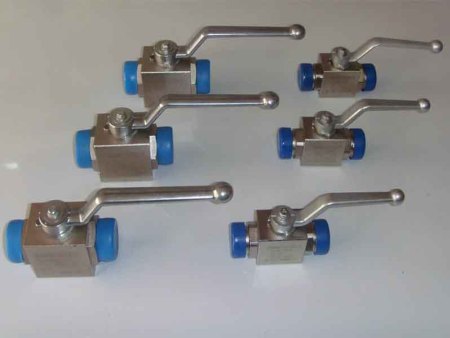

YJZQ液压球阀 YJZQ液压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。
产品介绍
产品名称： 液压球阀 产品型号： YJZQ 公称通径： DN10～DN50 结构形式： 球形 公称压力： 1.6Mpa～31.5Mpa 连接方式： 外螺纹、内螺纹 适用温度： -20～232℃～450℃ 驱动方式： 手动 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油、气 生产厂家： 四川尼柏尔阀门有限公司 产品说明
YJZQ液压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。
产品特点
YJZQ液压球阀是我公司引进德国技术工艺，主要用于液压管路中控制油液的流通和截止，本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。
内螺纹外形尺寸表

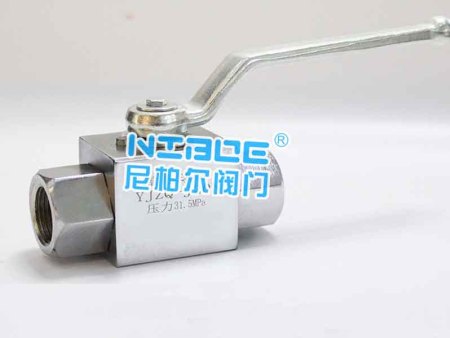

型号 D1 D2 L1 L2 L3 L4 H1 H2 H3 YJZQ-J10N Ф10 M18×1.5 78 14 105 32 16 36 76 YJZQ-J15N Ф15 M22×1.5 86 16 147 38 19 45 80 YJZQ-J20N Ф20 M27×2 108 18 185 48 25 55 101 YJZQ-J25N Ф25 M33×2 116 20 185 57 28.5 64 111 YJZQ-J32N Ф32 M42×2 136 22 240 75 37.5 84 134 YJZQ-J40N Ф40 M48×2 148 24 240 85 42.5 95 165 YJZQ-J50N Ф50 M64×2 180 26 240 104 52 112.5 180 外螺纹外形尺寸表

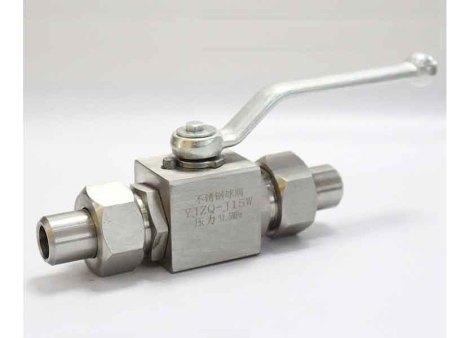

型号 D1 D2 D3 L1 L2 L3 L4 L5 H1 H2 H3 YJZQ-J10W Ф10 Ф20 M27×1.5 94 16 2 105 32 16 36 76 YJZQ-J15W Ф15 Ф22 M30×1.5 102 16 2 147 38 19 45 80 YJZQ-J20W Ф20 Ф28 M36×2 124 18 2.5 185 48 25 55 101 YJZQ-J25W Ф25 Ф35 M42×2 136 20 2.5 185 57 28.5 64 111 YJZQ-J32W Ф32 Ф40 M52×2 150 20 2.5 240 75 37.5 84 134 YJZQ-J40W Ф40 Ф50 M64×2 180 24 2.5 240 85 42.5 95 165 YJZQ-J50W Ф50 Ф60 M72×2 210 26 2.5 240 104 52 112.5 180 板式外形尺寸表

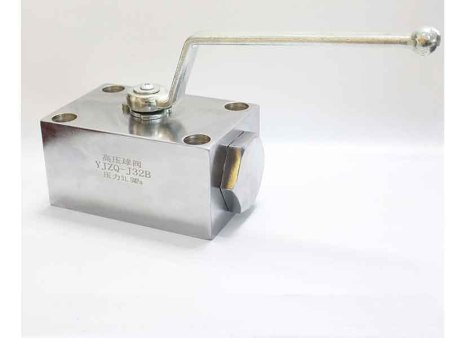

型号 A h H L0 E F L L1 L2 L3 L4 Ф D YJZQ-J10B 33 42 68 160 38 54 81 45 56 11 10 Ф7 10 YJZQ-J15B 39 46 75 160 42 60 92 52 60 6 16 Ф9 15 YJZQ-J20B 49 50 78 180 50 70 108 60 70 7.5 17 Ф11 20 YJZQ-J25B 52 60 86 220 55 77 114 65 80 11 17.5 Ф11 25
