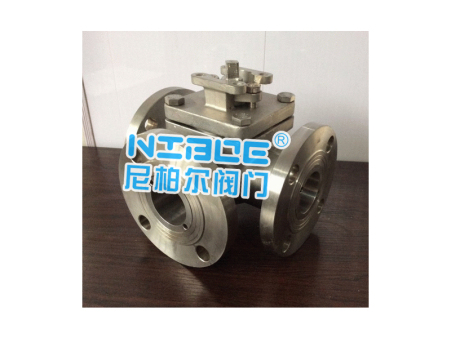

Q44F、Q45F三通四密封球阀

Q44F、Q45F三通四密封球阀
Q44F/Q45F三通四密封球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

• 产品名称：	三通四密封球阀	产品型号：	Q44F/Q45F
  公称通径：	DN15～DN300	结构形式：	球形
  公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰、内螺纹
  适用温度：	≤350ºC	驱动方式：	手动、电动、气动
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、气体、液体	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  Q44F/Q45F三通四密封球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

  产品特点

  1、三通四密封球阀在结构上采用结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
  2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小
  3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

  主要性能范围

  公称压力 PN(MPa)	试验压力
  	壳体	高压液密封	低压液密封
  1.6	2.4	1.76	0.6
  2.5	3.75	2.75
  4.0	6.0	4.4
  CLASS150	3.0	2.2
  适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
  	适用温度		-28～350℃
  应用规范	连接法兰		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
  	检验试验		JB/T 9092-99 、API598

  主要零件材料

  零件名称	材质
  	GB	ASTM
  阀体、阀盖	WCB	A216-WCB
  密封圈	PTFE、对位聚苯	PTFE、对位聚苯
  球体	1Cr18Ni9Ti	SS 304
  阀座、阀杆	2Cr13	A246-416
  双头螺栓	35CrMoA	A193-B7

  L型国标连接尺寸和外形 PN1.6MPa

  型号	公称通径 DN(mm)	尺寸(mm)
  		L	L2	D	D1	D2	b	f	Z-d	H	W
  Q44F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
  	20	160	80	105	75	55	14	2	4-14	110	130
  	25	180	90	115	85	65	14	2	4-18	120	140
  	32	200	100	135	100	78	16	2	4-18	144	180
  	40	220	110	145	110	85	16	3	4-18	152	220
  	50	240	120	160	125	100	16	3	4-23	182	220
  	65	260	130	180	145	120	16	3	4-18	193	240
  	80	280	140	195	160	135	20	3	8-18	217	270
  	100	320	160	215	180	155	20	3	8-18	245	350
  	125	380	190	245	210	185	22	3	8-18	282	500
  	150	440	220	280	240	210	24	3	8-23	319	600
  	200	550	260	335	295	265	26	3	12-23	380	1000
  	250	670	310	405	355	320	30	3	12-25	460	1400
  	300	720	370	460	410	375	30	3	12-25	520	1800

  T型国标连接尺寸和外形 PN1.6MPa

  型号	公称通径 DN(mm)	尺寸(mm)
  		L	L2	D	D1	D2	b	f	Z-d	H	W
  Q45F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
  	20	160	80	105	75	55	14	2	4-14	110	130
  	25	180	90	115	85	65	14	2	4-18	120	140
  	32	200	100	135	100	78	16	2	4-18	144	180
  	40	220	110	145	110	85	16	3	4-18	152	220
  	50	240	120	160	125	100	16	3	4-23	182	240
  	65	260	130	180	145	120	16	3	4-18	193	270
  	80	280	140	195	160	135	20	3	8-18	217	350
  	100	320	160	215	180	155	20	3	8-18	245	500
  	125	380	190	245	210	185	22	3	8-18	282	600
  	150	440	220	280	240	210	24	3	8-23	319	1000
  	200	550	260	335	295	265	26	3	12-23	380	1300
  	250	670	310	405	355	320	30	3	12-25	460	1700
  	300	720	370	460	410	375	30	3	12-25	520	2100
