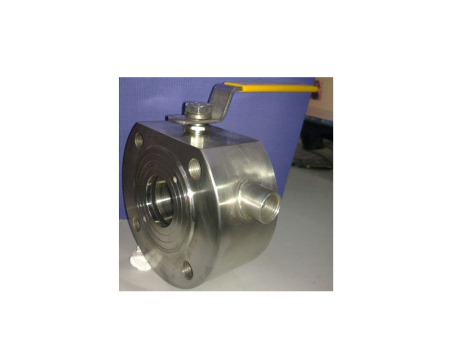

| 产品名称： | 三通保温球阀 | 产品型号： | BQ44F/BQ45F |
| 公称通径： | DN15～DN300 | 结构形式： | 球形 |
| 公称压力： | 1.6Mpa～6.4Mpa | 连接方式： | 法兰 |
| 适用温度： | ≤450ºC | 驱动方式： | 手动、电动、气动 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、气体、液体 | 生产厂家： | 四川尼柏尔阀门有限公司 |
产品说明
BQ44F/BQ45F保温三通球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。保温三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
产品特点
1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A）
2、四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。（如流向图B）
保温三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44F型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即 BQ45F型）。流向图B中②和③两种工况选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。
零件材料及主要参数
| 主要零件材料 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3
(304L) | ZG18Ni12Mo2T | CF8M
(316) | CF8M
(316L) |
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9
(304) | 0Cr19Nill
(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2
(316) | 0Cr17Ni12Mo2
(316L) |
| 密封圈 | 聚四氟乙烯 对位聚笨 |
| 填料、垫圈 | V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 |
适用
工况 | 适用介质 | 重油、胶类等 | 硝酸腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 |
| 适用温度 | -28~300℃ |
应用
规范 | 法兰尺寸 | JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214 |
| 体验试验按 | GB/T13927-89JB/T9092-99 |
| 其余制造规范均按本厂标准 |
（国标）主要外形及连接尺寸
| 尺寸 | inch | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
| DN | 15 | 20 | 250 | 40 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| mm | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 540 | - | - |
| L | mm | 100 | 95 | 105 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 | - | - |
| H | mm | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 | - | - |
| W | mm | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 270 | - | - |
（美标）主要外形及连接尺寸
| 150Lb-300Lb |
| 尺寸 | inch | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
| DN | 15 | 20 | 250 | 40 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | mm | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 540 | - | - |
| H | mm | 100 | 95 | 105 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 | - | - |
| W | mm | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 | - | -
|
