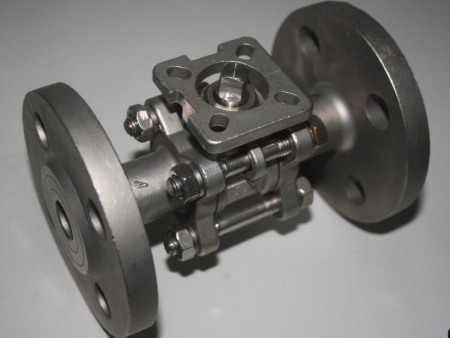

高平台球阀

高平台球阀
高平台球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具优点1、流体阻力小，球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。

• 产品名称：	高平台球阀	产品型号：	Q41F、Q11F、Q14F、Q15F
  公称通径：	DN15～DN800	结构形式：	球形
  公称压力：	1.6Mpa～16.0Mpa	连接方式：	法兰、螺纹、对夹、焊接、承插焊
  适用温度：	-20ºC～+180ºC～550ºC	驱动方式：	手动
  阀体材质：	不锈钢、304、316、316L	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、蒸汽、气体、腐蚀性液体	生产厂家：	四川尼柏尔阀门有限公司

  应用特点

  高平台球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具优点

  1、流体阻力小，球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
  2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
  3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
  4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
  5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
  6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

  主要性能规范 Capability Criterion

  设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
  GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

  压力试验 Pressure Test


  公称压力NominalPressure	1.6	2.5	4.0
  强度试验 Shell Test	2.4	3.8	6.0
  水密封试验 Water Seal Test	1.8	2.8	4.4
  气密封试验 Air Seal Test	0.4-0.7

  主要零件材料 Materials Of main Parts

  阀体 Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
  球体阀杆 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
  阀座 Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
  垫片 Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
  阀杆座 Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
  填料 Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
  填料压盖 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
  温度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属硬密封)
  介质 Medium	水蒸汽油品 Water steam Oil goods	硝酸类 Nitric Acid		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类Urea
