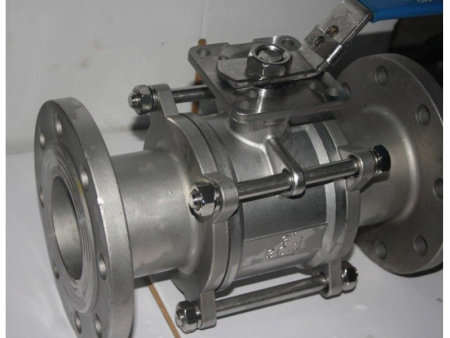

Q41F三片式法兰球阀

Q41F三片式法兰球阀
Q41F三片式法兰球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

• 产品名称：	三片式法兰球阀	产品型号：	Q41F
  公称通径：	DN6～DN100	结构形式：	球形
  公称压力：	1.6Mpa～6.4Mpa（W.O.G）	连接方式：	法兰
  适用温度：	-20～232℃～350℃	驱动方式：	手动、电动、气动
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、气及某些腐蚀性液体	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  Q41F三片式法兰球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

  执行标准

  设计规范：GB/T 12237
  结构长度：GB/T 12221
  连接法兰：JB/T 79,HG20592,GB9113,ANSI
  试验与检验：JB/T 9092,GB/T13927
  压力-温度：GB/T 9131
  产品标识：GB/T 12220

  产品特征。

  公称压力	1.6-6.4MPa
  适用稳定范围	-20～232℃～350℃
  适用介质	水、油、气及某些腐蚀性液体（W。O。G）
  对焊标准(BW)	GB12224.ANSIB16.25

  主要零件材料

  零件名称	材质
  	不锈钢	碳钢
  螺栓	不锈钢SS304	碳钢
  弹簧垫圈	不锈钢SS304	不锈钢SS304
  螺母	不锈钢SS304	碳钢
  阀盖	不锈钢CF8/CF8M	碳钢WCB
  阀体	不锈钢CF8/CF8M	碳钢WCB
  球体	不锈钢CF8	不锈钢CF8
  密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
  阀杆	不锈钢SS316	不锈钢SS304
  填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
  压紧螺母	不锈钢SS316	不锈钢SS304
  弹簧垫圈	不锈钢SS304	不锈钢SS304
  螺母	不锈钢SS304	不锈钢SS304
  手柄	不锈钢SS304	不锈钢SS304

  主要连接尺寸及重量

  SIZE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
  d	15	20	25	32	38	50	65	76	100
  L	130	150	160	180	200	230	290	310	350
  D	95	105	115	135	145	160	180	195	230
  D1	65	75	85	100	110	125	145	160	190
  D2	45	55	65	78	85	100	120	135	160
  b	14	16	16	18	18	20	22	24	24
  f	2	2	2	3	3	3	3	3	3
  H	75	95	90	110	130	140	170	180	250
  w	130	140	140	170	200	220	350	350	550
  n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
