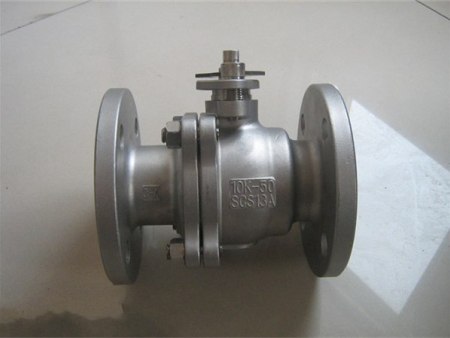

Q41F日标球阀

Q41F日标球阀
Q41F日标球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

• 产品名称：	日标球阀	产品型号：	Q41F
  公称通径：	DN15～DN250	结构形式：	球形
  公称压力：	10K-20K	连接方式：	法兰
  适用温度：	-20～+100℃～+550℃	驱动方式：	手动、蜗轮、气动、电动
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、蒸汽、燃气、气体及腐蚀性液体等	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  Q41F日标球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

  产品标准

  设计与制造按ANSI B16.34，JIS 2071
  结构长度按JIS B2002
  法兰连接尺寸按JIS B2212，2214
  检验按JIS B2003

  试验压力

  试验项目		壳体试验	密封试验	上密封试验	气密封试验
  介质		水			气
  单位		MPa	MPa	MPa	MPa
  公称压力	10K	2.4	1.5	1.5	0.5-0.7
  	20K	5.8	4.0	4.0

  主要零件材料

  名称	材料
  阀体 阀盖	A216WCB	A352 LCB	A217 WC6	A217 WC9	A217C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
  球体	A182 F6	A182 F304
  阀杆	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
  手柄	KTH350-10
  螺柱	A193-B7 A320-L7 A193-B8
  螺母	A194-2H A194-7 A194-8

  日标10K主要连接尺寸

  型号	规格 (mm)		尺寸 (mm)
  	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
  Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K	1/2″	15	108	95	70	52	12	4-Φ15	68	115
  	3/4″	20	117	100	75	58	14	4-Φ15	75	130
  	1″	25	127	125	90	70	14	4-Φ19	85	150
  	11/4″	32	140	135	100	80	16	4-Φ19	96	190
  	11/2″	40	165	140	105	85	16	4-Φ19	107	230
  	2″	50	178	155	120	100	16	4-Φ19	118	240
  	21/2″	65	190	175	140	120	18	4-Φ19	145	280
  	3″	80	203	185	150	130	18	8-Φ19	160	310
  	4″	100	229	210	175	155	18	8-Φ19	185	330
  	5″	125	356	250	210	185	20	8-Φ23	230	600
  	6″	150	394	280	240	215	22	8-Φ23	260	800
  	8″	200	457	330	290	265	22	12-Φ23	310	1000
  	10″	250	533	400	355	325	24	12-Φ25	350	1200

  日标20K主要连接尺寸

  型号	规格(mm)		尺寸 (mm)
  	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
  Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K	1/2″	15	140	95	70	52	14	4-Φ15	72	115
  	3/4″	20	152	100	75	58	16	4-Φ15	75	130
  	1″	25	165	125	90	70	16	4-Φ19	85	150
  	11/4″	32	178	135	100	80	18	4-Φ19	95	190
  	11/2″	40	190	140	105	85	18	4-Φ19	110	230
  	2″	50	216	155	120	100	22	8-Φ19	120	240
  	21/2″	65	241	175	140	120	24	4-Φ19	150	280
  	3″	80	283	200	160	135	26	8-Φ23	165	310
  	4″	100	305	225	185	160	28	8-Φ23	190	330
  	5″	125	381	270	225	195	30	8-Φ25	240	600
  	6″	150	403	305	260	230	32	12-Φ25	270	800
  	8″	200	502	350	305	275	34	12-Φ25	315	1000
  	10″	250	568	430	380	345	34	12-Φ27	380	1200
