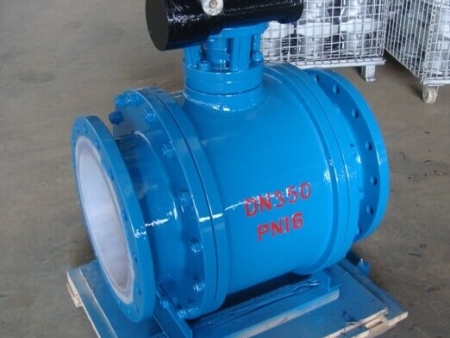

Q41F46衬氟球阀

Q41F46衬氟球阀
Q41F46衬氟球阀可分为对分二片式和三片式两种结构型式，除具有的流体阻力小，启闭速度快，结构简单外，采用FEP衬里层的球阀具有极高的化学稳定性可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。

• 产品名称：	衬氟球阀	产品型号：	Q41F46
  公称通径：	DN15～DN300	结构形式：	球形
  公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰、内螺纹
  适用温度：	≤450ºC	驱动方式：	手动、气动、电动
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、气体、导热油、液体	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  Q41F46衬氟球阀可分为对分二片式和三片式两种结构型式，除具有的流体阻力小，启闭速度快，结构简单外，采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸（锻）为一体，绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。

  基本型号

  手动	Q41F3	蜗轮	Q341F3
  	Q41F46		Q341F46
  气动	Q641F3	电动	Q941F3
  	Q641F46		Q941F46

  技术规范

  设计标准	GB12237
  结构长度	GB12221
  法兰标准	JB/T79-94
  	GB9113.1-26
  检验试验	JB/T9092-99
  驱动方式	手动、电动、气动、蜗轮

  主要零部件材料表

  序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
  		Z	C	P8	R8	R3	R3
  1	阀体／阀盖	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
  2	球体/阀杆	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
  3	衬里／阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
  4	填料/压盖	PTFE(F4)		A351-CF3		A351-CF3
  5	填料	A216-WCB		A351-CF8		A351-CF8
  6	支架	A193-B7		A194-8		A193-B8M
  7	紧固螺栓	A193-B7		A193-B8M		A194-8
  8	螺母	A194-2H		A194-8		A194-8
  9	操作手柄	A216-WCB		A216-WCB		A216-WCB

  1.0MPa主要外形和连接尺寸

  公称通经		L	D	D1	D2	f	b	Z-φd
  DN(mm)	NPS(inch)		PN1.0MPa
  15	1/2	130	95	65	45	2	14	4-φ14
  20	3/4	140	105	75	55	2	16	4-φ14
  25	1	150	115	85	65	2	16	4-φ14
  32	5/4	165	135	100	78	2	18	4-φ18
  40	3/2	180	145	110	85	3	18	4-φ18
  50	2	200	160	125	100	3	20	4-φ18
  65	5/2	220	180	145	120	3	20	4-φ18
  80	3	250	195	160	135	3	22	4-φ18
  100	4	280	215	180	155	3	22	8-φ18
  125	5	320	245	210	185	3	24	8-φ18
  150	6	360	280	240	210	3	24	8-φ23
  200	8	457	335	295	265	3	26	8-φ23
  250	10	533	390	350	320	3	28	12-φ23

  1.6MPa主要外形和连接尺寸

  公称通经		L	D	D1	D2	f	b	Z-φd
  DN(mm)	NPS(inch)		PN1.0MPa
  15	1/2	130	95	65	45	2	14	4-φ14
  20	3/4	130	105	75	55	2	16	4-φ14
  25	1	140	115	85	65	2	16	4-φ14
  32	5/4	165	135	100	78	2	18	4-φ18
  40	3/2	165	145	110	85	3	18	4-φ18
  50	2	203	160	125	100	3	20	4-φ18
  65	5/2	222	180	145	120	3	20	4-φ18
  80	3	241	195	160	135	3	22	8-φ18
  100	4	305	215	180	155	3	24	8-φ18
  125	5	356	245	210	185	3	26	8-φ18
  150	6	394	280	240	210	3	28	8-φ23
  200	8	457	335	295	265	3	30	12-φ23
