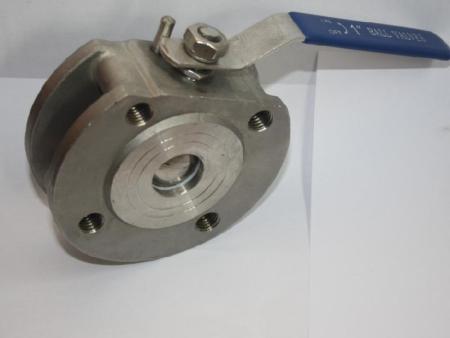

Q71F薄型球阀

Q71F薄型球阀
Q71F薄型球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行调节或切断控制。

• 产品名称：	薄型球阀	产品型号：	Q71F
  公称通径：	DN15～DN200	结构形式：	球形
  公称压力：	1.6Mpa～4.0Mpa	连接方式：	对夹式
  适用温度：	-20ºC～+180ºC～425ºC～550ºC	驱动方式：	手动、电动、气动
  阀体材质：	铸钢、碳钢、锻钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、蒸汽、气体、液体等	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  Q71F薄型球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行调节或切断控制。

  主要阀体材料

  型号		Q71F-16C	Q71F-25	Q71F-16P	Q71F-25P	Q71F-16R	Q71F-25R
  工作压力（MPa）		1.6	2.5	1.6	2.5	1.6	2.5
  适用温度（℃）		≤150		≤150
  适用介质		无腐蚀性介质		腐蚀性介质
  材料	阀体、密封瓶帽	WCB		CF8		CF3
  	阀杆	2CR13		304SS		316SS
  	密封圈	PTFE
  	填料	PTFE

  主要连接尺寸

  口径(in")	1/2	3/4	1	1 1 / 4	1 1 / 2	2	2 1 / 2	3	4	5	6	8
  d	15	19	23.5	30	36	45	58	67	76	100	125	195
  L	32	38.5	45	55	62	72	95	120	145	200	225	275
  D	95	105	115	135	145	160	180	195	215	245	280	335
  D1	65	75	85	100	110	125	145	160	180	210	240	295
  D2	45	55	65	78	85	100	120	135	155	185	210	265
  H	62	70	79	86	92	102	158	172	187	200	240	278
  E	110	125	135	150	150	180	250	300	350	650	840	1000
  b	14	14	16	16	18	20	22	24	24	26	26	28
  z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
  f	2	2	2	3	3	3	3	3	3	3	3	3
