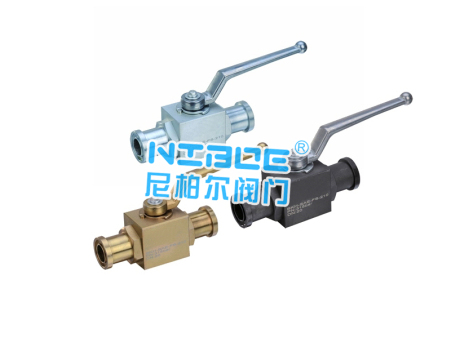

BKH、MKH高压球阀

BKH、MKH高压球阀
BKH、MKH高压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体

• 产品名称：	BKH、MKH高压球阀	产品型号：	BKH、MKH
  公称通径：	DN6～DN50	结构形式：	球形
  公称压力：	16.0Mpa～31.5Mpa～50.0Mpa	连接方式：	SAE法兰
  适用温度：	-20～+100℃～+170℃	驱动方式：	手动
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、气	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  BKH、MKH高压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

  产品特点

  BKH、MKH高压球阀是我公司引进德国技术工艺，主要用于液压管路中控制油液的流通和截止，本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。




  型号说明


  ①产品代号：BKH、MKH系列高压球阀
  ②接头标准：SAE J508C标准
  ③压力等级：210、420 bar
  ④公称通径：13、20、25、32、40、50 mm

  主要外形尺寸表

  简略型号	bar	DN	LW	L	L1	B	H	h1	h2	h3
  BKH-SAE-FS-210-13	210	13	13	151	47	35	40	08	38	10
  BKH-SAE-FS-420-13	420	13	13	151	47	35	40	08	38	10
  BKH-SAE-FS-210-20	210	20	19	162	60	48	70	25	55	11
  BKH-SAE-FS-420-20	315	20	19	174	60	48	70	25	55	11
  BKH-SAE-FS-210-25	210	25	25	178	65	57	79	28.5	64	11
  BKH-SAE-FS-420-25	315	25	22	198	65	57	79	28.5	64	11
  BKH-SAE-FS-210-32	210	32	30	190	84	75	101	37.5	84	12
  BKH-SAE-FS-420-32	350	32	27	223	84	75	101	37.5	84	12
  BKH-SAE-FS-210-40	210	40	36	231	90	85	112	42.5	95	12
  BKH-SAE-FS-420-40	350	40	32	281	90	85	112	42.5	95	12
  BKH-SAE-FS-210-50	210	50	48	232	100	104	131	62	112.5	12
  BKH-SAE-FS-420-50	350	50	45	316	100	104	131	62	112.5	12

  主要外形尺寸表

  SW1	SW2	T	d1	d2	d3	美标O形圈
  09	30	6.8	24	25.5	30.2	08.6×3.5
  09	30	7.9	24	25.5	31.8	08.6×3.5
  12	41	6.8	31.7	31.9	38.1	25×3.5
  12	41	8.9	32	31.9	41.3	25×3.5
  12	50	8.1	38	39.8	44.4	32.9×3.5
  12	50	9.6	38	39.8	47.6	32.9×3.5
  14	60	8.1	43	44.6	50.8	37.7×3.5
  14	60	10.4	44	44.6	54	37.7×3.5
  14	70	8.1	50	54.1	60.3	47.2×3.5
  14	70	12.7	51	54.1	63.5	47.2×3.5
  14	90	9.6	62	63.6	71.4	56.7×3.5
  14	90	12.7	67	63.6	79.4	56.7×3.5
