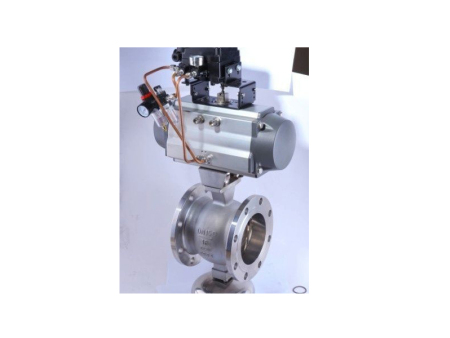

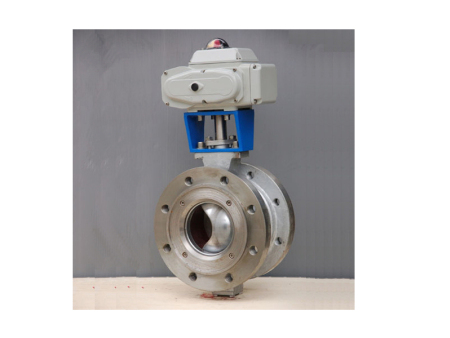

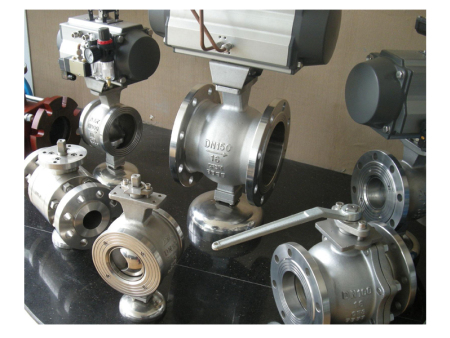

V型球阀

V型球阀
V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的佳控制特性结合成一体既可用作控制调节阀，又可作关断切断阀。球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。

• 产品名称：	V型球阀	产品型号：	VQ40F/H、VQ340F/H
  公称通径：	DN25～DN600	结构形式：	球形
  公称压力：	1.6Mpa～4.0Mpa	连接方式：	法兰式、对夹式
  适用温度：	-20～232℃～550℃	驱动方式：	手动、蜗轮、电动、气动
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	蒸汽、液体、固体颗粒、粘稠、易结晶介质	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，大可调比为100：1，还具有调节与可靠定位的功能。

  产品特点

  V型球阀是球阀的一种，它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对介质具有强有力的切断力，球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能，与气动或电动执行器配套，广泛使用于工业过程自控系统中。

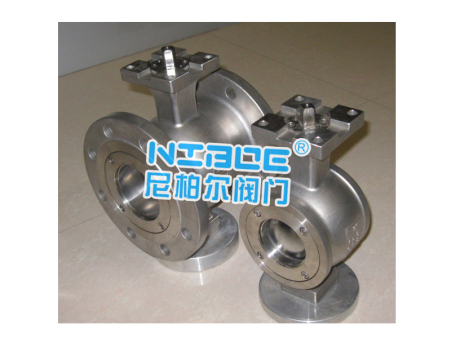

  1、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。
  2、上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。
  3、阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球 面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀，适应范围广。
  4、经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。
  5，介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以 它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。
  6、小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制。

  设计标准

  1、法兰标准：GB/T9113.1-2010、JB/T79.1-1994、HG20592-2009、 ASMEB16.5、EN1092-1: 2001
  2、压力一温度额定值：GB/T12224-2007、ASME816.34-2003、IS07005-1
  3、结构长度标准： 对夹式：企业标准 法兰式：ISAS75.04-1995，IEC/DIN534-3-2
  4、密封与强度试验标准
  强度及密封试验标准：GB/T4213-2007
  硬密封等级：用户无特殊要求时按下表标准，用户要求时可以按GB/T4213-2007V级标准执行。 强度试验压力是按公称压力的15倍，填料及法兰处密封试验是按公称压力的11倍压力进行，阀座密封是按大使用压差 来进行试验，当大使用压差不明确时按1.0MPa（水压）试验，当大压差小于0.6MPa时按0.6MPa压力进行试验，介质是 带有缓蚀阻垢剂的水进行试验。

  主要零件材质表

  零件名称	材质
  阀体、阀盖	WCB	CF8
  密封圈	2Cr13+氮化	304+氮化
  球体	2Cr13+硬格	304+硬格
  阀座、阀杆	2Cr13	304
  垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
  双头螺柱	35CrMoA	1Cr18Ni9Ti

  产品性能规范

  公称压力	试验压力（MPa)		适用介质	适用温度
  	壳体试验	密封试验
  1.6	2.4	1.76	水、油、气及高粘度，含纤维、固体颗粒等介质	-28℃～≤550℃
  2.5	3.75	2.75
  4.0	6.0	4.4
  应用规范	连接法兰	JB79-59    GB9113    HG20592-97    ANSI B16.5
  	检验试验	JB/T9092-99               API 598

  主要外形尺寸

  公称或压力级	公称口径		尺寸（mm）
  	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
  PN1.6MPa	25	-	50	-	25	-	64	38	57	200
  	40	-	60	-	25	-	82	49	63	205
  	50	-	75	124	32	62	100	60	92	225
  	65	-	80	145	38	72.5	120	75	100	235
  	80	-	100	165	45	82.5	131	89	108	260
  	100	-	115	194	50	97	158	113	117	270
  	125	-	135	210	55	105	180	140	140	320
  	150	-	160	229	65	114.5	216	164	177	340
  	200	-	200	243	80	121.5	268	205	200	390
  	250	-	240	297	90	148.5	326	259	252	420
  	300	-	-	338	-	169	-	300	270	510
  PN2.5MPa	25	-	50	-	25	-	64	38	57	200
  	40	-	60	-	25	-	82	49	63	205
  	50	-	75	124	32	62	100	60	92	225
  	65	-	85	145	38	72.5	120	75	100	235
  	80	-	100	165	45	82.5	131	89	108	260
  	100	-	115	194	50	97	158	113	117	270
  	125	-	135	210	55	105	180	140	140	320
  	150	-	160	229	65	114.5	216	164	177	340
  	200	-	200	243	80	121.5	268	205	200	390
  	250	-	240	297	92	148.5	326	259	252	420
  	300	-	-	338	-	169	-	300	270	510
  ClASS150	25	-	50	-	25	-	64	38	57	200
  	40	11/2	65	-	25	-	82	49	63	205
  	50	2	75	124	32	62	100	60	92	225
  	65	21/2	85	145	38	72.5	120	75	100	235
  	80	3	100	165	45	82.5	131	89	108	260
  	100	4	115	194	50	97	158	113	117	270
  	125	5	135	210	55	105	180	140	140	320
  	150	6	160	229	65	114.5	216	164	177	340
  	200	8	200	243	80	121.5	268	205	200	390
  	250	10	240	297	92	148.5	326	259	252	420
  	300	12	-	338	-	169	-
