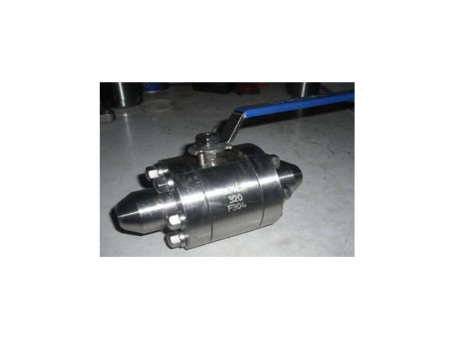

Q61N焊接锻钢球阀

Q61N焊接锻钢球阀
Q61N焊接锻钢球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。焊接锻钢球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

• 产品名称：	焊接锻钢球阀	产品型号：	Q61N
  公称通径：	DN15～DN200	结构形式：	球形
  公称压力：	16.0Mpa～32.0Mpa	连接方式：	对焊式
  适用温度：	-20～80℃	驱动方式：	手动、电动、气动
  阀体材质：	A105锻钢、WCB铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、燃气及某些腐蚀性液体	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  Q61N焊接锻钢球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。焊接锻钢球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，对焊球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。高压对焊球阀阀体可以是整体的，也可以是组合式的。

  主要优点

  1．流体阻力小，全通径的球阀基本没有流阻。
  2．结构简单、体积小、重量轻。
  3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
  4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
  5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
  6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
  7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

  主要特点

  1、本产品所有部件均为锻件。
  2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
  3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。

  主要零件材料

  零件名称	材质
  	GB	ASTM
  阀体、阀盖	WCB	A216-WCB
  密封圈	尼龙	尼龙
  球体	1Cr18Ni9Ti	SS 304
  阀座、阀杆	2Cr13	A246-416
  O形圈	橡胶	橡胶
  双头螺栓	35CrMoA	A193-B7

  主要性能规范

  公称压力PN	16	32	MPa
  强度试验压力PT	24	48	MPa
  低压密封试验力	0.6		MPa
  高压密封试验力	17.6	35.2	MPa
  适用介质	水、油品、蒸汽
  适用温度	-40～80℃

  主要外形尺寸

  型号	公称通径	尺寸(mm)
  		L	L1	D	D1	H	L0
  Q61N-160/320	10	150	60	90	17	58	220
  	15	170	70	100	23	62	220
  	20	190	81	110	29	75	250
  	25	205	95	115	36	80	250
  	32	230	110	150	43	96	300
  	40	260	120	170	49	111	400
  	50	330	140	200	61	128	400
  	65	360	150	225	80	180	500
  	80	380	160	270	105	200	600
  	100	430	188	320	118	245	800
