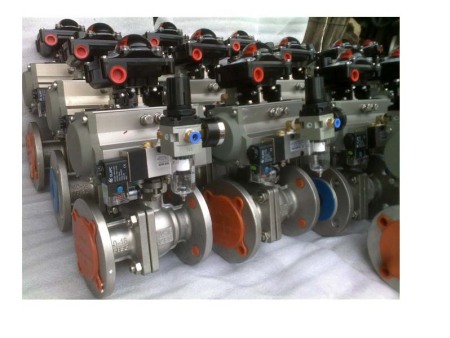

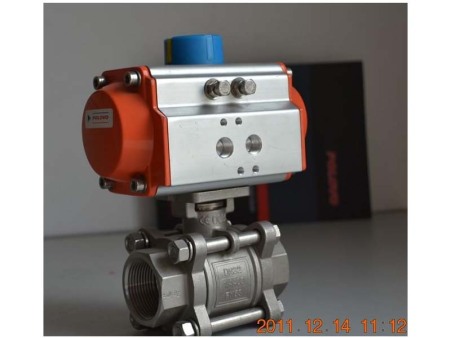

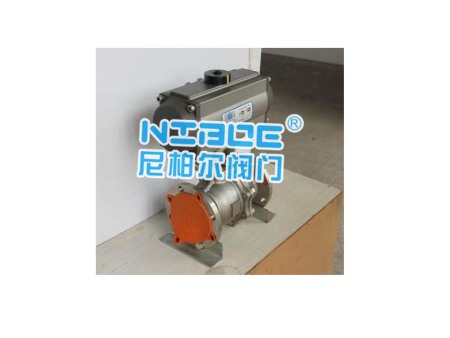

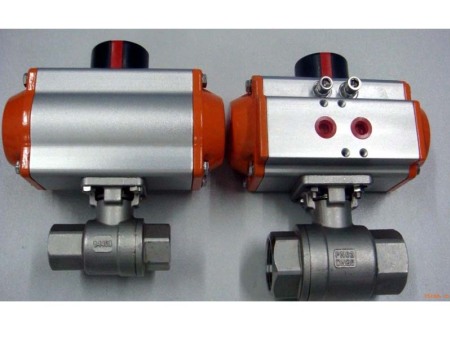

Q641F不锈钢气动球阀

Q641F不锈钢气动球阀
Q641F/H不锈钢气动球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀（≤200°）及气动硬密封球阀（≤550°）两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。不锈钢气动球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动球阀广泛应用

• 产品名称：	不锈钢气动球阀	产品型号：	Q641F/H
  公称通径：	DN15～DN400	结构形式：	球形
  公称压力：	1.6Mpa～32.0Mpa	连接方式：	法兰、对夹、螺纹、焊接
  适用温度：	≤550ºC	驱动方式：	气动（可佩带手操）
  阀体材质：	不锈钢、304、316、316L	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、气体、液体	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  Q641F/H不锈钢气动球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀（≤200°）及气动硬密封球阀（≤550°）两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。不锈钢气动球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

  产品特点

  （1）流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
  （2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
  （3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
  （4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
  （5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
  （6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

  技术参数

  公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
  额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
  公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
  允许压差(MPa)	≤公称压力
  阀体形式	两段式铸造球阀
  连接形式	法兰式、焊接式、螺纹式
  阀芯形式	"O"型球形阀芯
  密封填料	V型聚四氟乙烯填料、柔性石墨填料等
  流量特性	近似快开型
  动作范围	0～90°
  泄露量Q	按GB/T4213-92，小于额定KV0.01%
  可调范围	250：1								350：1
  配置执行机构	可配GT、SR、ST、AT、AW等系列气动执行机构
  控制方式	开关型(开关两位控制)、调节型(4～20mA控制)

  执行器参数

  执行器型号	GT、AT、AR、AW系列单双作用气动执行器
  供气压力	0.4～0.7MPa
  气源接口	G1/4"、G1/8"、G3/8"、G1/2"
  环境温度	-30～+70℃
  作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
  可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

  零件材料

  零件名称	材料
  阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
  球体	2Cr13+氮化处理	304	316	316L
  阀杆	2Cr13	304	316	316L
  阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
  填料	V型PTFE四氟填料、柔性石墨

  性能规范

  公称通径DN(mm)		DN15-300
  公称压力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
  试验压力	强度试验	1.5	2.4	3.75	6.0	9.60
  	密封试验	1.1	1.76	2.75	4.4	7.04
  	低压气密试验	0.5～0.7
  适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

  气动执行器主要部件材料

  零件名称	缸体	端盖	活塞	轴	O型圈	指示轴	螺栓
  QW系列 AT系列	铝合金型材 （硬质阳极氧化）	压铸铝合金 （环氧树脂喷涂）	压铸铝	钢 （镀镍磷合金）	NBR	ABC	SUS304
  AW系列	铸钢 （硬质阳极氧化）		压铸铝	钢 （镀镍磷合金）	NBR	ABC	SUS304

  主要外形尺寸 (单位；mm)

  DN	L	H	D	D1	L0	Z-φd	执行器型号
  15	130	200	95	65	165	4-φ14	QW01/AT50D
  20	140	204	105	75	165	4-φ14	QW01/AT50D
  25	150	215	115	85	165	4-φ14	QW01/AT63D
  32	165	240	135	100	225	4-φ18	QW02/AT63D
  40	180	265	145	110	225	4-φ18	QW02/AT75D
  50	200	275	160	125	225	4-φ18	QW02/AT75D
  65	220	379	180	145	245	4-φ14/4-φ18	QW03/AT88D
  80	250	390	195	160	330	8-φ18	QW04/AT100D
  100	280/320	416	215/230	180/190	330	8-φ18/8-φ23	QW04/AT115D
  125	320/381	542	245/270	210/220	380	8-φ18/8-φ25	QW05/AT145D
  150	360/400	572	280/300	240/250	380	8-φ23/8-φ25	QW06/AT160D
  200	400/500	736	335/360	295/310	440	12-φ25/12-φ25	AW17
  250	530/568	926	405/425	355/370	580	12-φ25/12-φ30	AW20
  300	600/648	1059	460/485	410/430	715	12-φ25/16-φ30	AW28
  350	550/762	1127	520/550	470/490	875	16-φ25/16-φ34	AW28
  400	600/838	1398	580/610	525/550	995	16-φ30/16-φ34	AW35
