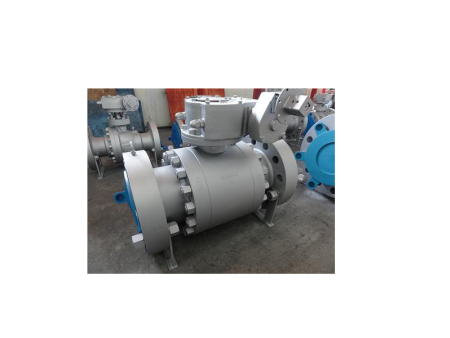

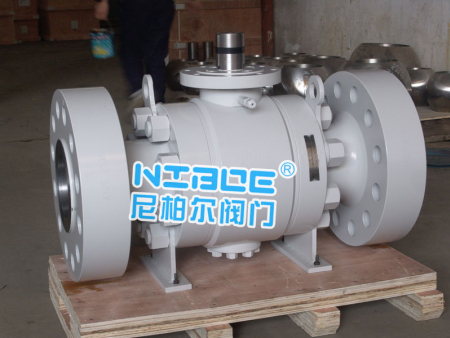

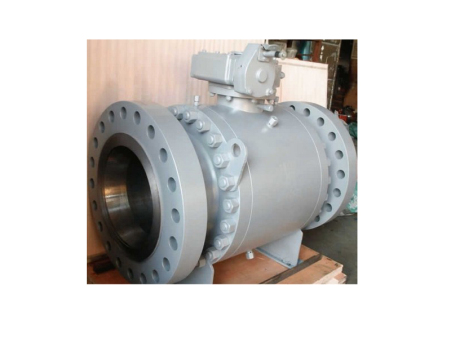

Q47F锻钢固定球阀

Q47F锻钢固定球阀
Q47F锻钢固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。

• 产品名称：	锻钢固定球阀	产品型号：	Q47F
  公称通径：	DN50～DN1200	结构形式：	球形
  公称压力：	1.6Mpa～32.0Mpa	连接方式：	法兰
  适用温度：	-20～180℃	驱动方式：	手动、电动、气动
  阀体材质：	A105锻钢、WCB铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、燃气、气体及某些腐蚀性液体	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  Q47F锻钢固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。

  产品特征

  1、结构特点：固定球阀球体带有固定轴的球阀，称为固定球阀。固定球阀主要用于高压大口径。根据阀座密封圈的安装不同，固定球阀可以有两种结构：球体前密封的阀座，球体后密封的阀座
  2、整体结构：具有全通道、紧急密封、防火等特点。
  3、全通径：阀门流道孔直径与管和径内径一致，更于管线清扫。
  4、阻塞与排泄：阀门处于关闭状态时，上下游侧的阀座使流体阻断，阀体中腔的积治物可以排泄，排泄装置如下机能：
  ① 事前可检查阀座是否泄漏损伤；
  ②减少介质更换对阀门的污染；
  ③ 在工作压力下，阀门处于全开或全关状态时，可更换阀杆部填料函。（如图5所示排泄装置是排污塞）
  5、自动泄压
  阀门中腔停滞的介质由于温度升高，而出现异常升高时，阀座或阀体上安装的安全阀可以自动泄压。
  6、防火结构
  采用双重密封，当发生火灾时，非金属阀座烧损后，介质将球体压紧在阀体上的金属密封面阻止介质大量漏出，符合API607规定。
  7、紧急密封
  阀座及阀杆密封件出现损伤而引起泄漏时，通过注脂阀注入密封脂可以起瞬时应急密封作用。
  8、阀杆加长
  阀杆加长适用于地下安装及低温介质用，加长尺寸，根据需要确定。操作方式有手动、气动、电动、气液联动、液动等。

  主要性能参数

  试验压力（MPa)	公称压力（MPa)							压力级（Class)
  	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
  强度试验	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
  密封试验	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
  气密试验	0.5-0.7
  工作温度	PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
  适用介质	C：水、油、气体、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）

  主要零部件材质

  序号	零件名称	材质
  		GB	ASTM
  1	阀体	WCB、A105	A182 F316
  2	弹簧	60Si2Mn	316
  3	密封圈	增强聚四氟乙烯	增强聚四氟乙烯
  4	垫片	柔性石墨+不锈钢	柔性石墨+316
  5	排污螺塞	25	316
  6	O型密封圈	橡胶	橡胶
  7	底盖	A105	316
  8	螺钉	35	316
  9	阀杆	2Cr13+镀镍磷	316
  10	滑动轴承	不锈钢+PTFE	316+TPFE
  11	球体	A105+镀镍磷	A182 F316
  12	阀座	A105+镀镍磷	316
  13	螺柱	35CrMoA	316
  14	螺母	35	316
  15	压套	A105	316
  16	填料	PTFE	PTFE
  17	填料压盖	WCB	A216-WCB
  18	键	45	316

  Q47、Q347 型ANSI CLASS150LB-1500LB主要尺寸及重量

  ■CLASS 150

  公称通径		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"
  D1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781
  L	RF	178	191	283	229	356	394	457	533	610	686	762	864	914	1067	1245	1372
  	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1542
  H1		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950
  H2		107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150
  E								116	116	171	171	257	257	257	150	83	83
  F								350	350	420	420	400	400	400	410	650	650
  W		230	400	400	650	1050	1050	600	600	800	800	800	500	800	800	800	800
  W(kg)		12	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500	5940

  ■CLASS300

  公称通径		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"
  D1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781
  L	RF	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1542
  	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1542
  H1		102	114	127	152	184	219	273	360	395	430	470	580	580	700	800	950
  H2		107	125	152	178	300	330	398	495	580	625	670	840	840	1050	1100	1150
  E								116	116	171	171	257	257	257	150	83	83
  F								350	350	420	420	400	400	400	410	650	650
  W		230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800
  W(kg)		15	24	30	55	87	118	255	370	533	640	1030	1542	2100	4200	5300	7860

  ■CLASS400

  公称通径		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	20"	24"	28"
  D1		51	64	76	102	152	203	254	305	337	387	489	591	686
  L	RF	292	330	356	406	495	597	673	762	826	902	1054	1232	1397
  	BW	295	333	359	410	498	600	676	765	829	905	1060	1241	1410
  H1		114	124	133	159	250	294	395	445	500	530	660	800	900
  H2		108	155	197	235	300	374	445	512	550	615	810	1010	1180
  E		116	116	116	116	116	171	171	257	257	257	150	83	123
  F		350	350	350	350	350	420	420	400	400	400	410	650	735
  W		600	600	600	600	600	800	800	800	800	800	800	800	800
  W(kg)		23	35	49	91	192	355	640	880	1100	1540	2800	5300	5700

  ■CLASS600

  公称通径		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	20"	24"	28"
  D1		51	64	76	102	152	203	254	305	337	387	489	591	686
  L	RF	292	330	356	432	559	597	787	838	889	991	1194	1397	1549
  	BW	295	333	359	435	562	600	791	841	892	994	1200	1407	1562
  H1		114	124	133	159	250	294	395	445	500	530	660	800	900
  H2		108	155	197	235	300	374	445	512	550	615	810	1010	1180
  E		116	116	116	116	116	171	171	257	257	257	150	83	123
  F		350	350	350	350	350	420	420	400	400	400	410	650	735
  W		600	600	600	600	600	800	800	800	800	800	800	800	800
  W(kg)		35	38	55	102	232	390	710	960	1700	1970	3250	5800	6700

  ■CLASS900

  公称通径		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"
  D1		51	64	76	102	152	203	254	305	324	375	426	473	572
  L	RF	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
  	BW	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
  H1		217	241	259	297	360	322	420	470	510	600	700	720	810
  H2		126	158	191	216	270	394	502	572	675	762	866	894	956
  E		116	116	116	116	171	171	257	257	150	150	180	180	220
  F		350	350	350	350	420	420	420	400	410	410	650	650	735
  W		600	600	600	600	800	800	800	800	800	800	800	800	800
  W(kg)		50	60	80	125	270

  ■CLASS1500

  公称通径		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"
  D1		51	64	76	102	146	194	241	289	318	362	395	440	504
  L	RF	368	419	381	546	705	832	991	1130	1257	1384	1537	1664	1689
  	BW	371	422	384	549	711	941	1000	1146	1276	1407	1559	1686	1902
  H1		126	158	191	216	296	378	495	542	590	670	710	750	850
  H2		217	241	259	297	365	475	578	696	761	831	900	950	1080
  E		116	116	116	116	171	257	257	150	150	180	220	220	280
  F		350	350	350	350	420	400	400	410	410	650	735	735	735
  W		600	600	600	600	800	800	800	800	800	800	800	800	800
  W(kg)		50	75	117	216	380
