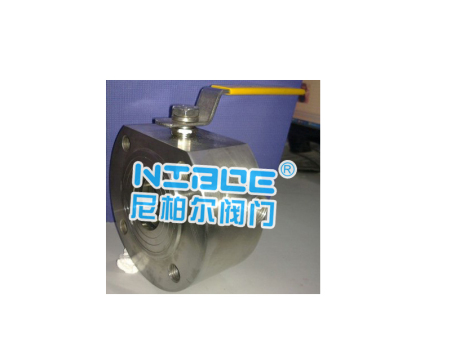

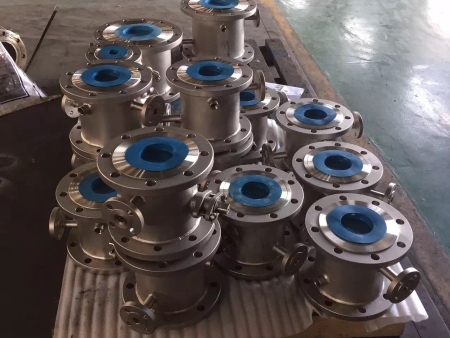

BQ71F对夹式保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。主要型号、保温型：手动(BQ71F)、气动(BQ671F)、电动(BQ971F)

• 产品名称：	对夹式保温球阀	产品型号：	BQ71F
  公称通径：	DN15～DN200	结构形式：	球形
  公称压力：	1.6Mpa～2.5Mpa	连接方式：	对夹式
  适用温度：	≤350ºC	驱动方式：	手动、电动、气动
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、气体、液体	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  BQ71F对夹式保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。主要型号、保温型：手动(BQ71F)、气动(BQ671F)、电动(BQ971F)

  产品性能

  适用介质：水、油、气及某些腐蚀性液体
  温度范围：-20-232℃-350℃
  公称通径：DN15-100mm1/2“-4“
  公称压力：PN1.0-2.5MPa  CLASS：150lb、JIS：10K

  主要零件材料

  序号NO	零件名称	材质
  1	阀体	不锈钢CF8M/CF8	碳钢WCB
  2	球	不锈钢316/304	不锈钢SS304
  3	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
  4	阀杆	不锈钢316/304	不锈钢SS304
  5	填料	不锈钢PTFE	聚四氟乙烯PTFE
  6	定位锁	不锈钢304	不锈钢SS304
  7	手柄	不锈钢304	不锈钢SS304
  8	阀杆螺母	不锈钢304	不锈钢SS304
  9	填料压盖	不锈钢304	不锈钢SS304
  10	手柄套	塑料Plastic	塑料Plastic
  11	密封瓶帽	不锈钢316/304	不锈钢SS304
  12	垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

  主要外形及连接尺寸表


  尺寸	15/1/2“	20/3/4”	25/1“	32/11/4"	40/11/2"	50/2“	65/21/2"	80/3”	100/4“	125/5”	150/6”	200/8“
  d	15	19	23.5	30	36	45	58	67	76	100	125	195
  L	32	38.5	45	55	62	72	95	120	145	200	225	275
  D	95	105	115	135	145	160	180	195	215	245	280	335
  D1	65	75	85	100	110	125	145	160	180	210	240	295
  D2	45	55	65	78	85	100	120	135	155	185	210	265
  H	62	70	79	86	92	102	158	172	187	200	240	278
  E	110	125	135	150	150	180	250	300	350	650	840	1000
  b	14	14	16	16	18	20	22	24	24	26	26	28
  z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
  l	2	2	2	3	3	3	3	3	3	3	3	3
  2-G	3/8	3/8	3/8	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2
