FQ41F46衬氟放料球阀

留言咨询 更多信息
分享:
关键词: FQ41F46衬氟放料球阀

摘要

FQ41F46衬氟放料球阀
FQ41F46衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

产品介绍

产品名称:衬氟放料球阀产品型号:FQ41F46
公称通径:DN15~DN300结构形式:球形
公称压力:1.6Mpa~6.4Mpa连接方式:法兰
适用温度:≤450ºC驱动方式:手动、气动、电动
阀体材质:铸钢、不锈钢制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、油、气体、导热油、液体生产厂家:四川尼柏尔阀门有限公司

产品说明

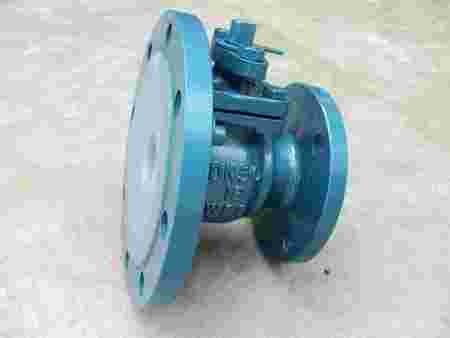

FQ41F46衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。为各种强腐蚀性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。其结构形式为浮动直通式,连接形式为法兰,阀外壳采用碳钢内衬氟塑料,阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造,具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。

产品特点

采用软密封密封及衬氟工艺,密封性能可靠
2、体积小、重量轻、结构简单、流阻小、安装维修方便

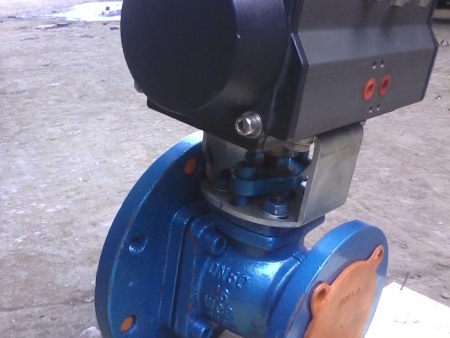

3、FQ41F46衬氟放料球阀采用电动控制非常方便,无需要借助人力,直接操作按钮即可
4、耐腐蚀:阀体内腔及理体均包衬2.5-3mm厚的F46,能耐酸、碱,氨气、盐水等强腐蚀介质。

主要零部件材料

零件名称材料名称
FQ41F46-ZFQ41F46-CFQ41F46-PFQ41F46-RFQ41F46-PLFQ41F46-RL
阀体/阀盖HT250WCBCF8CF8MCF3CF3M
球体/阀杆WCBWCBCF8CF8MCF3CF3M
内衬材料FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)
填料压盖HT250WCBCF8CF8MCF3CF3M
填料PTFE(F4)聚四氟乙烯
螺栓35351Crl7Ni21Crl7Ni21Cr18Ni21Cr18Ni2
紧固螺母4545OCrl8Ni9OCrl8Ni90Cr18Ni90Cr18Ni9
操作手柄WCB

主要外形连接尺寸

公称通径PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm)重量
DNLDD1D2fbz-φdD0Hkg
32140135/160100/13078/1153/318/204-φ14/4-φ182001309
40160145/185110/15085/1253/418/224-φ18/4-φ1823013515
79 标50170160/205125/170100/1403/420/244-φ18/4-φ1825014018
80200195/245160/200130/1754/522/264-φ18/8-φ1830020535
69 标50170160/230125/190100/1403/420/244-φ18/8-φ1425014018
80200195/245160/210130/1754/522/264-φ18/10-φ1430020535
100280215/280180/240150/2104/524/288-φ18/8-φ2335023044
