Q941F46电动衬氟球阀

Q941F46电动衬氟球阀

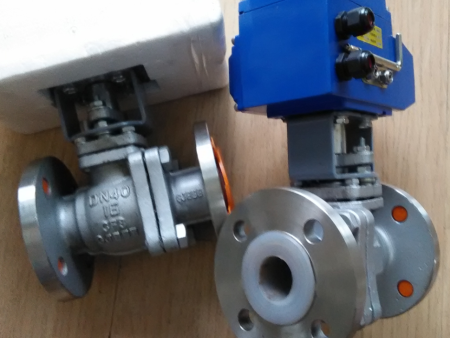

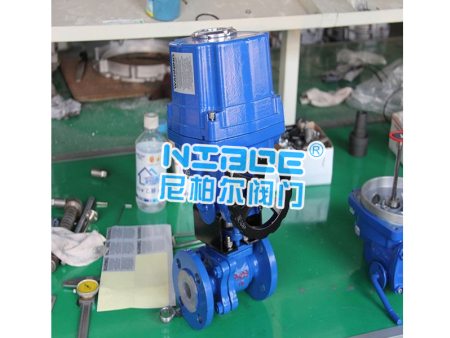

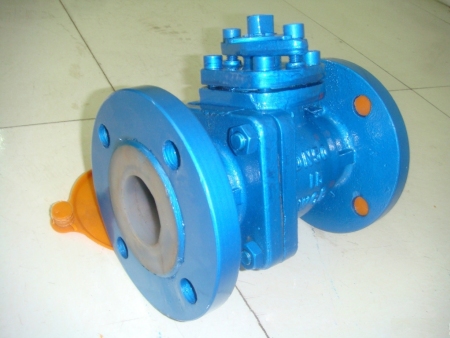

Q941F46电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。

• 产品名称：	电动衬氟球阀	产品型号：	Q941F46
  公称通径：	DN15～DN300	结构形式：	球形
  公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰
  适用温度：	≤450ºC	驱动方式：	手动、气动、电动
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、气体、导热油、液体	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  Q941F46电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。电动衬氟球阀、衬四氟电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

  主要零件材料

  零件名称	材料
  阀体、阀盖	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
  球体	2Cr13+氮化处理+46	304+46	316+46	316L+46
  阀杆	2Cr13+46	304+46	316+46	316L+46
  阀座密封圈	PTFE、碳素纤维＋PTFE
  密封填料	V型聚四氟乙烯填料

  设计规范

  设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
  法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
  结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
  检验与试验	JB/T 9092、API 598、GB/T13927

  技术参数

  公称通径(mm)

  15

  20

  25

  32

  40

  50

  65

  80

  100

  125

  150

  200

  250

  300

  公称压力(MPa)

  PN1.0、1.6MPa

  泄漏量

  软密封：零泄漏

  阀体形式

  两段式阀体(浮动球体)

  两段式阀体(固定球体)

  阀芯形式

  "O"型球形阀芯

  密封填料

  聚四氟乙烯(PTFE)

  连接形式

  法兰

  可调范围

  DN15-65

  DN80-300

  250:1

  350:1

  基本误差

  ±1%

  死区

  ≤1%

  回差

  ≤1%

  适用温度

  密封面

  PTFE≤180℃

  配置执行机构

  可配PSQ、HQ、361RS、CH等系列角行程电动执行机构

  控制方式

  开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

  执行机构参数

  执行器类别	CH系列执行器参数	HQ系列执行器参数
  电源电压	标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
  输出力矩	50N·M～2000N·M	50N·M～3000N·M
  动作范围	0～90° 0～360°	0～90°、0°～270°可选
  控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
  动作时间	15秒/30秒/60秒	18S～112S
  保护装置	过热保护	内置过热保护、过载保护
  环境温度	-30°～60°	-20℃～+70℃
  手动操作	同附带手柄操作	机械离合机构，配手操作
  机械限位	电气、机械二重限位	2个外部调整螺栓
  防护等级	IP65	IP65、IP67、可定制IP68
  防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
  位置测量	可选装开关或电位计	电位计、比例控制单元
  驱动电机	8W/E	鼠笼式异步电机
  进线接口	PE1/2〞进线线锁	2个 PF 3/4"
  壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
  外涂层	干粉，环氧聚酯，具有超强防腐功能
  采用特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

  主要外形连接尺寸

  公称通径		标准值						参考值
  DN(mm)	NPS(inch)	L	D	D1	D2	f	b	n-Φd	W	H
  		PN1.6(MPa)
  15	1/2	140/130	95	65	45	2	14	4-Φ14	231	350
  20	3/4	140/130	105	75	55	2	16	4-Φ14	231	370
  25	1	150/1340	115	85	65	2	16	4-Φ14	231	375
  32	11/4	165	135	100	78	2	18	4-Φ18	231	385
  40	11/2	180/165	145	110	85	3	18	4-Φ18	231	390
  50	2	200/203	160	125	100	3	20	4-Φ18	231	435
  65	21/2	220/222	180	145	120	3	20	4-Φ18	261	460
  80	3	250/241	195	160	135	3	22	4-Φ18	261	465
  100	4	280/305	215	180	155	3	24	8-Φ18	285	612
  125	5	320/356	245	210	185	3	26	8-Φ18	285	625
  150	6	360/394	280	240	210	3	28	8-Φ23	325	700
  200	8	457	335	295	265	3	30	8-Φ23	325	740

  注：由于产品改进技术创新参数可能有定变化，公司不另行通知，请咨询公司技术部门索取新数据。
