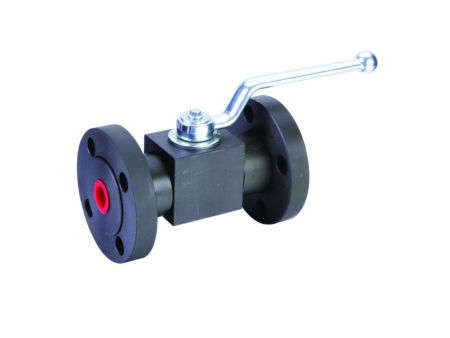

KHBF、KHMF法兰式高压球阀

KHBF、KHMF法兰式高压球阀
KHBF、KHMF法兰式高压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

• 产品名称：	法兰式高压球阀	产品型号：	KHBF、KHMF
  公称通径：	DN16～DN50	结构形式：	球形
  公称压力：	1.6Mpa～31.5Mpa～40.0Mpa	连接方式：	法兰式
  适用温度：	-20～+100℃～+170℃	驱动方式：	手动
  阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
  适用介质：	水、油、气	生产厂家：	四川尼柏尔阀门有限公司

  产品说明

  KHBF、KHMF法兰式高压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

  产品特点

  KHBF、KHMF法兰式高压球阀是我公司引进德国技术工艺，主要用于液压管路中控制油液的流通和截止，本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。

  ① 系列代号：KHBF（KHMF）系列法兰式高压球阀
  ② 公称通径：16、20、25、32、40、50mm
  ③ 压力范围：40、63、100、160、250、315bar
  ④ 阀体材料：1-钢
  ⑤ 球体材料：1-钢
  ⑥ 工作温度：1、-25～＋100℃、2、-30～＋170℃
  ⑦ 其他密封：2-丁晴橡胶
  ⑧ 手柄形式：02-铝质直柄06-钢质曲柄09-不带手柄
  ⑨ 设计序号：由生产商定

  主要外形尺寸表

  略型号	压力范围	DN	LW	L	L1	D	d1	d2	K	B	b	H	h1	h2	h3	SW1	Z
  KHBF-016	10-40	16	15	130	48	95	45	14	65	38	16	62	19	45	11	9	4
  KHBF-016	63-160					105		14	75		20
  KHBF-016	250-315					130		18	90		26
  KHBF-020	10-40	20	20	150	60	105	58	14	75	48	18	75	25	57	11	12	4
  KHBF-025	10-40	25	25	160	65	115	68	14	85	57	18	82	28.5	64	11	12	4
  KHBF-025	63-160					140		18	100		24
  KHBF-025	250					150		22	105		28
  KHBF-025	315					160		22	115		34

   主要外形尺寸表

  简略型号	压力范围	DN	LW	L	L1	D	d1	d2	k	B	b	H	h1	h2	h3	SW1	Z
  KHMF-032	10-40	32	30	180	84	140	78	18	100	75	18	103	37.5	84	12	14	4
  KHMF-032	63-160					155		22	110		26
  KHMF-040	10-40	40	38	200	91	150	88	18	110	85	18	114	42.5	95	12	14	4
  KHMF-040	63-160					170		22	125		28
  KHMF-040	250					185		26	135		34
  KHMF-040	315					195		26	145		38
  KHMF-050	10-40	50	48	230	100	165	102	18	125	105	20	131.5	52.5	112.5	12	14	4
  KHMF-050	63					180		22	135		26
  KHMF-050	100-160					195		26	145		30
  KHMF-050	250					200		26	150		38						8
  KHMF-050	315					210		26	160		42

   主要外形尺寸表

  简略型号	压力范围	DN	LW	L	L1	D	d1	d2	k	B	b	H	h1	h2	h3	SW1	Z
  KHMF-032	10-40	32	30	130	84	140	78	18	100	75	18	103	37.5	84	12	17	4
  KHMF-040		40	38	140	91	150	88		110	85	18	114	42.5	95
  KHMF-050		50	48	150	100	165	102		125	105	20	131.5	52.5	112.5
