YJZQ高压液压球阀

留言咨询 更多信息
分享:
关键词: YJZQ高压液压球阀

摘要

YJZQ高压液压球阀
YJZQ高压液压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便,流体阻力小,是所有阀类中流体阻力小的一种只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

产品介绍

  • 产品名称:高压液压球阀产品型号:YJZQ
    公称通径:DN10~DN50结构形式:球形
    公称压力:1.6Mpa~31.5Mpa连接方式:外螺纹、内螺纹
    适用温度:-20~232℃~450℃ 驱动方式:手动
    阀体材质:铸钢、不锈钢制造标准:国标GB、德国DIN、美国API、ANSI
    适用介质:水、油、气生产厂家:四川尼柏尔阀门有限公司

    产品说明

    YJZQ高压液压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便,流体阻力小,是所有阀类中流体阻力小的一种只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

    产品特点

    YJZQ高压液压球阀是我公司引进德国技术工艺,主要用于液压管路中控制油液的流通和截止,本型球阀具有流阻损失小,密封性能可靠,操作方便,外观精美等特点。

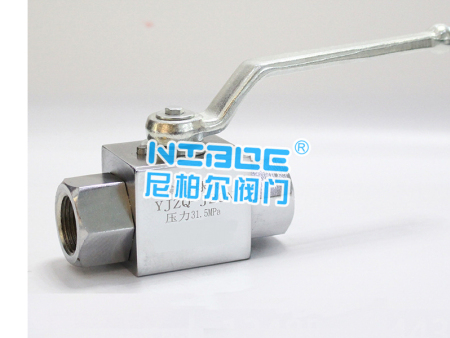

    内螺纹外形尺寸表

    型号D1D2L1L2L3L4H1H2H3
    YJZQ-J10NФ10M18×1.5781410532163676
    YJZQ-J15NФ15M22×1.5861614738194580
    YJZQ-J20NФ20M27×210818185482555101
    YJZQ-J25NФ25M33×2116201855728.564111
    YJZQ-J32NФ32M42×2136222407537.584134
    YJZQ-J40NФ40M48×2148242408542.595165
    YJZQ-J50NФ50M64×21802624010452112.5180

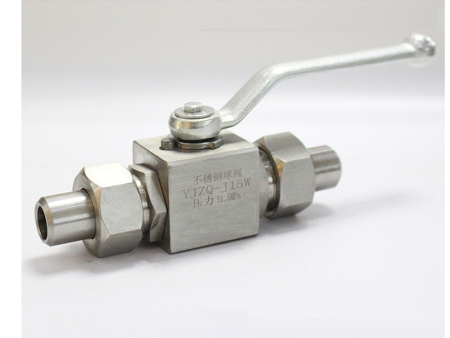

    外螺纹外形尺寸表

    型号D1D2D3L1L2L3L4L5H1H2H3
    YJZQ-J10WФ10Ф20M27×1.59416210532163676
    YJZQ-J15WФ15Ф22M30×1.510216214738194580
    YJZQ-J20WФ20Ф28M36×2124182.5185482555101
    YJZQ-J25WФ25Ф35M42×2136202.51855728.564111
    YJZQ-J32WФ32Ф40M52×2150202.52407537.584134
    YJZQ-J40WФ40Ф50M64×2180242.52408542.595165
    YJZQ-J50WФ50Ф60M72×2210262.524010452112.5180

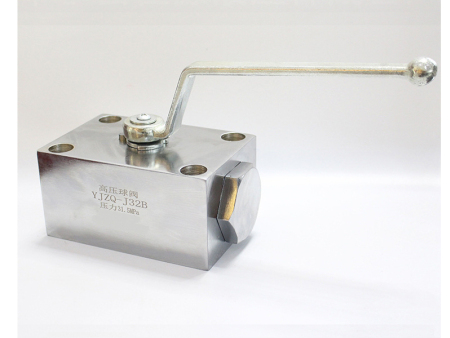

    板式外形尺寸表

    型号AhHL0EFLL1L2L3L4ФD
    YJZQ-J10B33426816038548145561110Ф710
    YJZQ-J15B3946751604260925260616Ф915
    YJZQ-J20B495078180507010860707.517Ф1120
    YJZQ-J25B526086220557711465801117.5Ф1125
